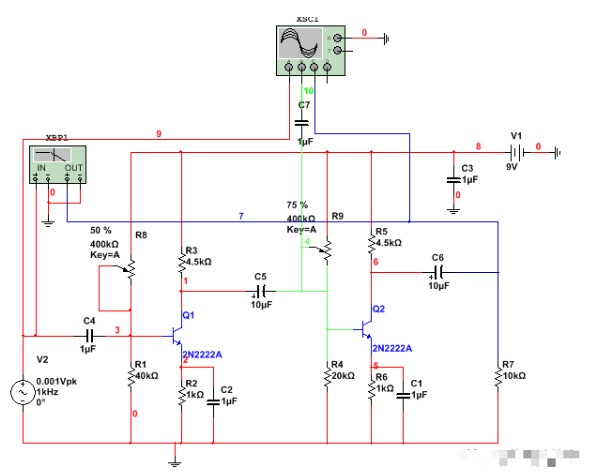

由两级共发射极放大电路构成的两级放大电路，如图一所示。级间采用的是阻容耦合方式。用四踪示波器来观察电路中各点的电压波形，用波特图来测量整个电路的频率特性参数。

图一：两级放大电路

按下仿真开关，示波器上显示的信号如图二所示。显示顺序为：A通道----输入信号【红色】;B通道---级间耦合信号【绿色】;C通道----输出信号【蓝色】。

图二：信号波形

一、多级放大电路的静态工作点分析

在输出波形不失真的情况下，单击Options->Sheet Properties->Net Names->Show All，使图一显示个节点编号。单后单击Analysis ->DC Operating Point ->Output 选择需要仿真的变量，如图三所示。

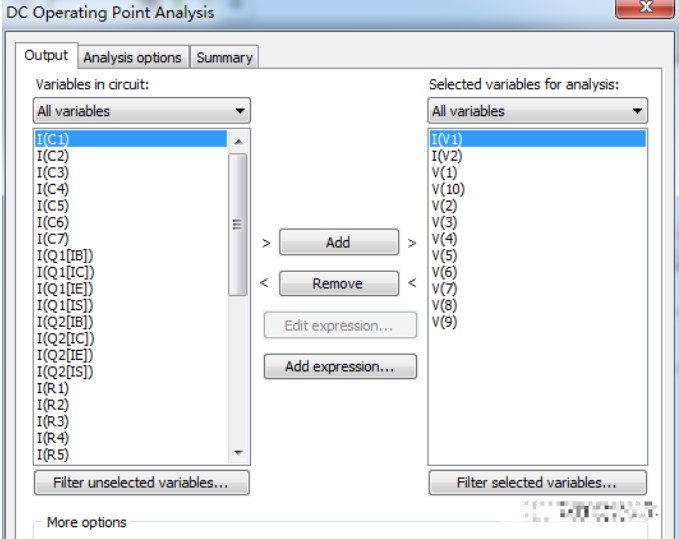

图三：Output选项

单击Somulate 按钮，系统自动显示运行结果，如图四所示。

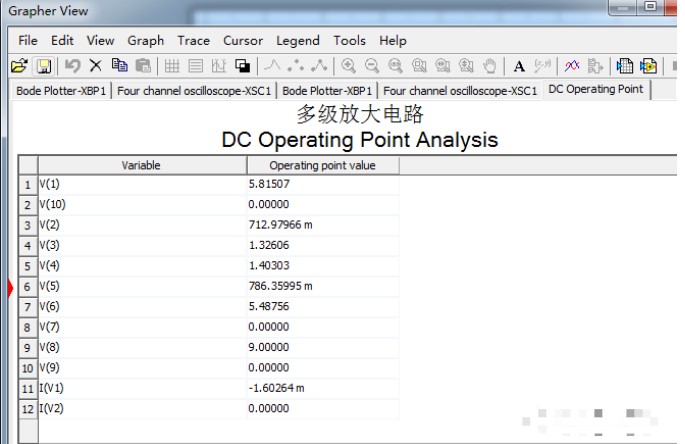

图四：仿真运行结果

二、多级放大电路的频率响应分析

打开波特显示面板，按下仿真按钮，即可得到多级放大电路的幅频特性曲线。如图五所示。

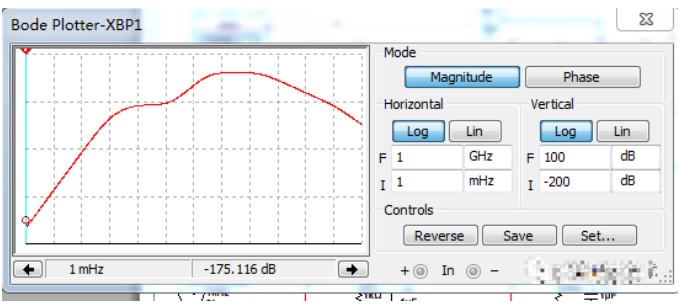

图五：幅频特性曲线

按下 Phase 按钮，可以得到多级放大电路的相频特性曲线，如图六所示。可以看到，与单级放大器相比，两级放大器电路的通带变窄了。

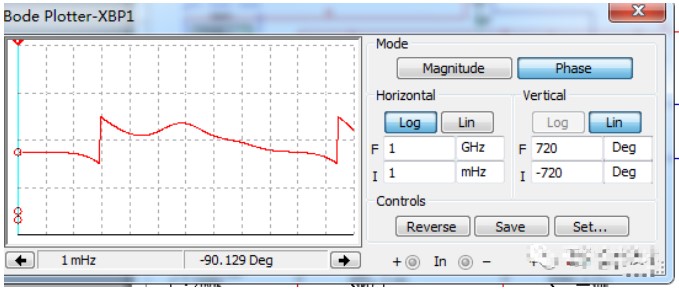

图六：相频特性曲线

三、多级放大电路的零点-极点分析

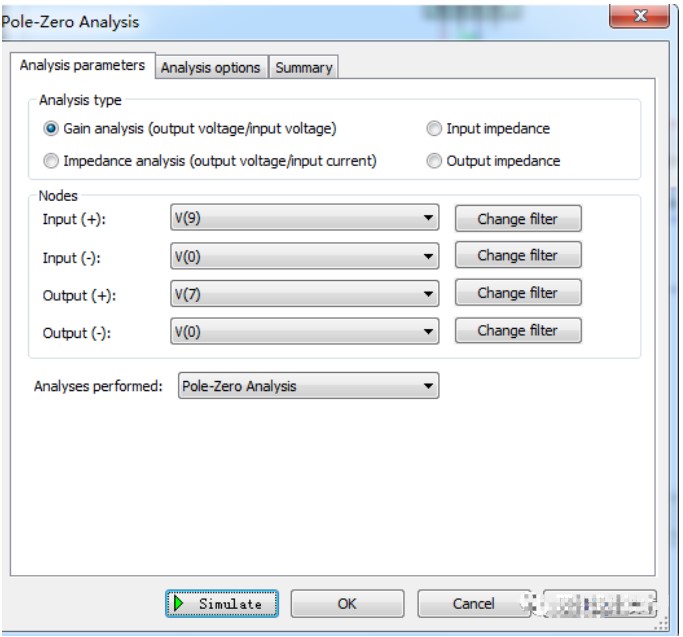

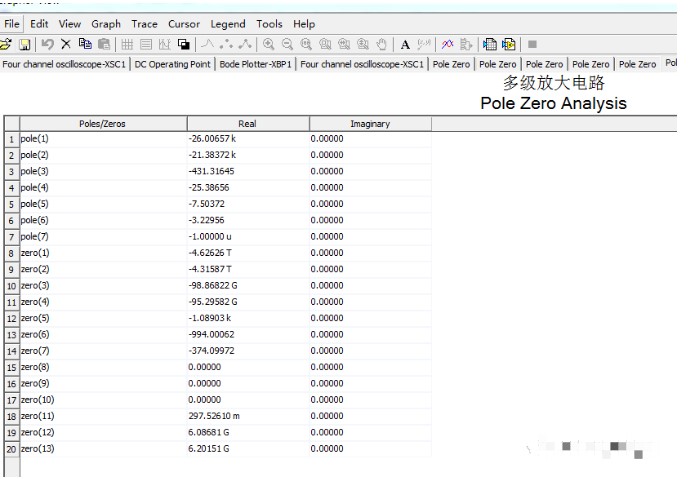

省略极点-零点分析操作说明。本文中 Noodes区域选择输入、输出节点如下：在Input(+) 窗口选择正输入节点V(9)，在Input(-) 窗口选择负的输入节点V(0)。在Output(+)窗口选择正输出窗口V(7)，在Output(-)输出窗口选择 V(0)，如图七所示。

图七：节点设置

选择Gain Analysis 进行电路增益分析，也就是输出电压/输入电压分析，分析结果如如八所示。

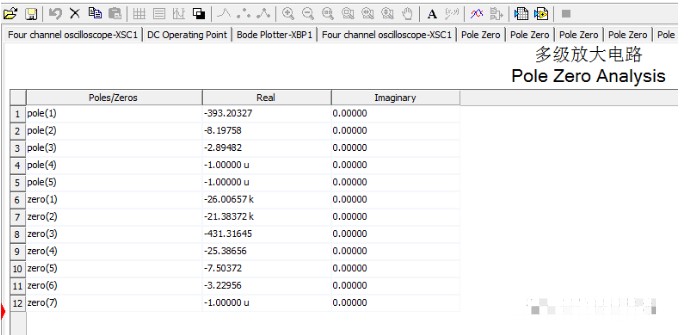

图八：电压增益分析

选择Impedance Analysis 进行电路互阻抗分析，也就是输出电压/输入电流，分析结果如图九所示。

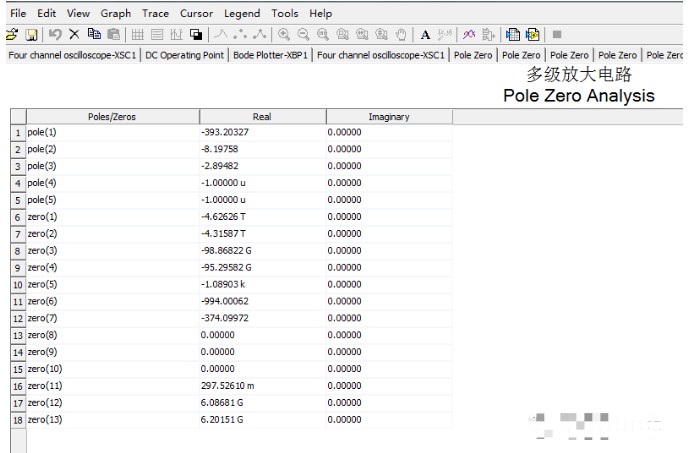

图九：互阻抗分析

选择Input Impedance进行电路输入阻抗分析，分析结果入如图十所示。

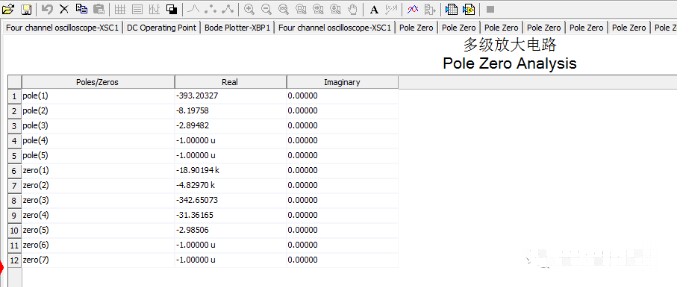

图十：输入阻抗分析

选择Output Impedance 进行电路输出阻抗分析，分析结果如图十一所示。

图十一：输出阻抗分析

四、多级放大电路的传递函数分析

传递函数分析可以分析一个源与两个节点的输出电压或一个源与一个电流输出变量之间的直流小信号传递函数。也可以用于计算输入和输出阻抗。本文输入电压取V2，输出节点为V(7)，节点0为参考节点，设置如图十二所示，仿真结果如图十三所示。

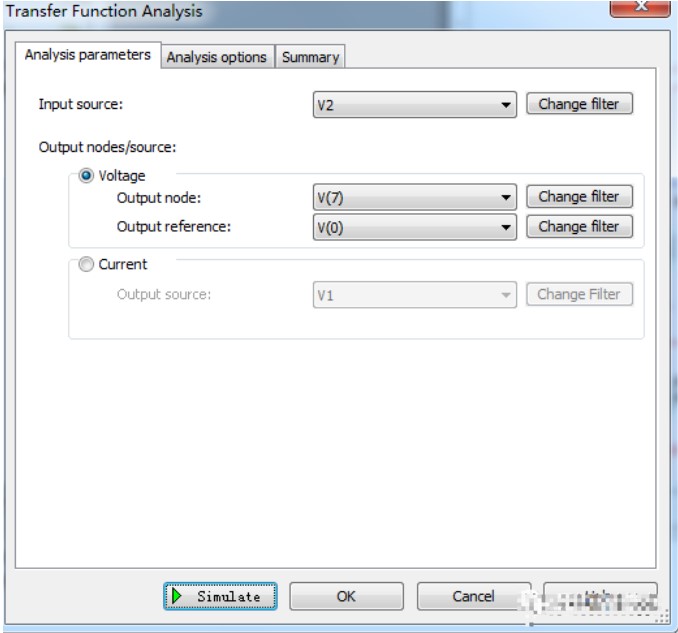

图十二：传递函数分析

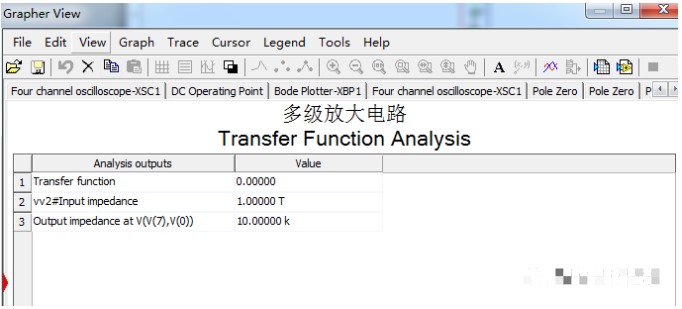

图十三：分析结果
