多级放大电路

一、耦合方式

多级放大电路前后级之间的连接称为级间耦合。耦合方式有很多，常用的有直接耦合、阻容耦合、变压器耦合等。

1. 直接耦合

将多级放大电路的前后级直接相连的藕合方式称为直接耦合。

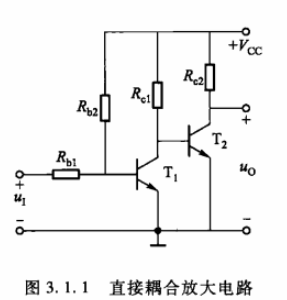

T1 的集电极作为第一级电路的输出，直接通过导线与 T2 的基极相连。这种藕合方式广泛应用于集成电路中。它的优点是电路中没有电容和电感这类电抗元件，低频特性很好，利于直流和变化缓慢的信号的传输;使用元件少，电路简单，体积小，重量轻，便于集成。直接藕合电路的缺点是前后级的静态工作点相互影响，不能独立设置，设计和调试比较麻烦，容易产生零点漂移现象。

2. 阻容耦合

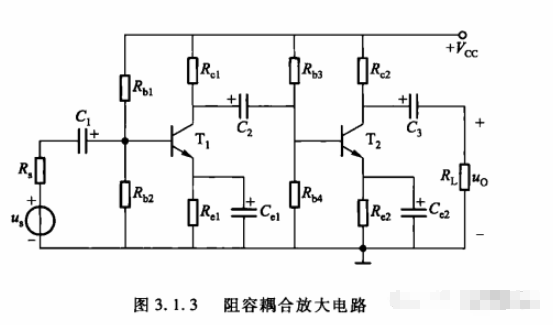

将多级放大电路的前级电路输出通过电容与后级电路的输入相连接的方式称为阻容耦合。如图所示，信号源通过电容 C1 与电路输入端相连，负载通过电容C3与电路输出端相连第一级电路和第二级电路则是靠电容 C2 连接在一起。

阻容耦合的优点是各级的静态工作点不会相互影响，这给电路的设计和调试都带来很大方便。当温度发生变化时，由于前级电路的静态电压的缓慢变化被耦合电容隔离，所以变化很难传递到下一级电路，因此克服了零点漂移。这种藕合方式的缺点是由于前后级靠电容相连，低频特性差，所以不能放大变化缓慢的信号尤其是直流信号;由于在硅片上难以制作大容量的电容，所以这种精合方式不便于集成化。

3. 变压器耦合

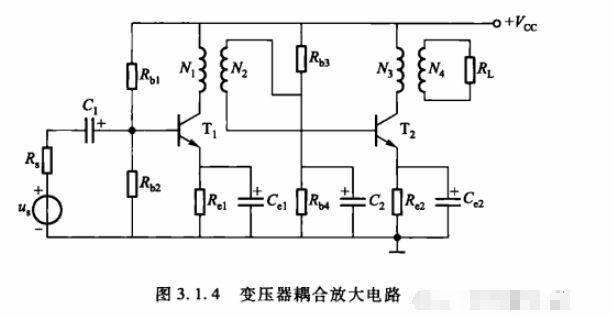

用变压器连接前后级电路的羁合方式称为变压器耦合。如图所示，变压器通过磁耦合将原边的交流信号传送到副边，而直流电压、电流却不能通过变压器。这种精合方式的优点是可以通过原边和副边绕组的距数比使级与级之间达到阻抗匹配，前后级的直流通路相互独立。缺点是低频特性差、体积大、笨重，且不能集成。这种藕合方式常用于高频信号的放大。

二、多级放大电路的性能指标估算

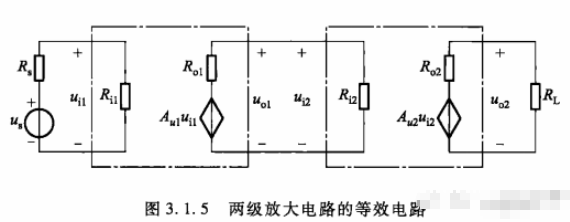

与单级放大电路一样，多级放大电路也有电压放大倍数、输入电阻、输出电阻等性能指标。在分析多级放大电路的交流性能时，应该考虑各级电路之间的相互联系。前级电路的输出电压就是后级电路的输入电压。所以，图3.1.5所示的两级放大电路的电压放大倍数可写成

显然，若将其扩展为一个N级放大电路，电压放大倍数可以表示为

可见，多级放大电路的电压放大倍数A,为各级电压放大倍数的乘积。

从图可见，前级电路的负载就是后级电路的输入电阻，所以计算前级电路的电压放大倍数的时候，一定要把后级电路的输入电阻作为前级的负载。

从图可见，前级电路的负载就是后级电路的输入电阻，所以计算前级电路的电压放大倍数的时候，一定要把后级电路的输入电阻作为前级的负载。

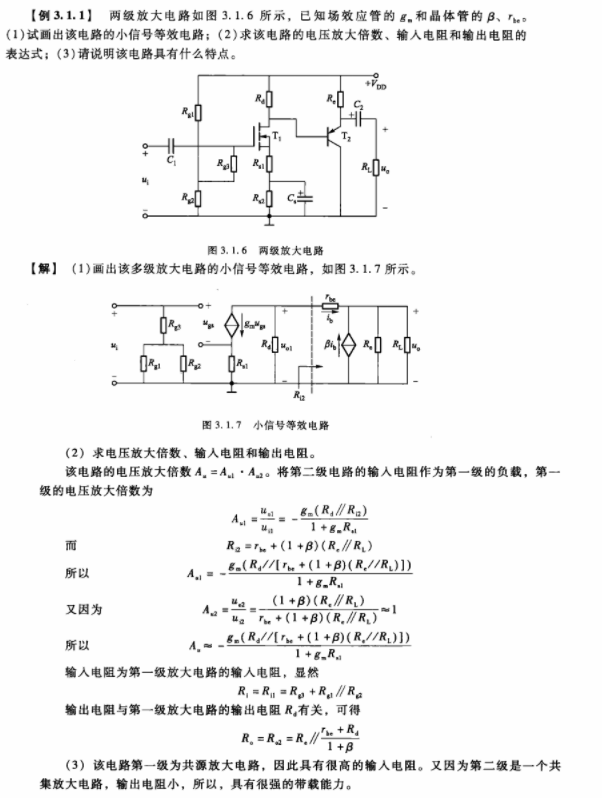

经典例题：
