目标

本次活动是对11月份学子专区的延续；本次将介绍电流镜，其输出可以不受输入电流变化的影响。因此，使用MOS晶体管从另一个角度来研究零增益放大器的性能将颇有助益。

材料

►ADALM2000主动学习模块

►无焊面包板

►一个2.2 kΩ电阻（或其他类似值）

►一个168 Ω电阻（将100 Ω和68 Ω电阻串联）

►一个小信号NMOS晶体管（增强模式CD4007或ZVN2110A）

说明

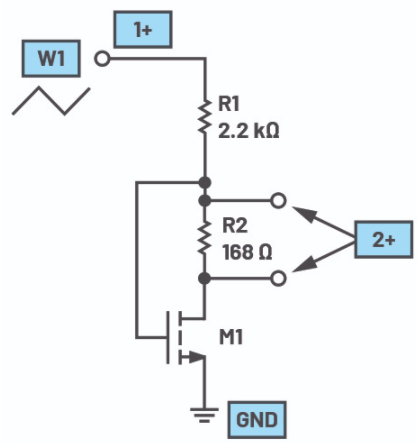

图1给出了NMOS零增益放大器的原理图。

图1.NMOS零增益放大器

硬件设置

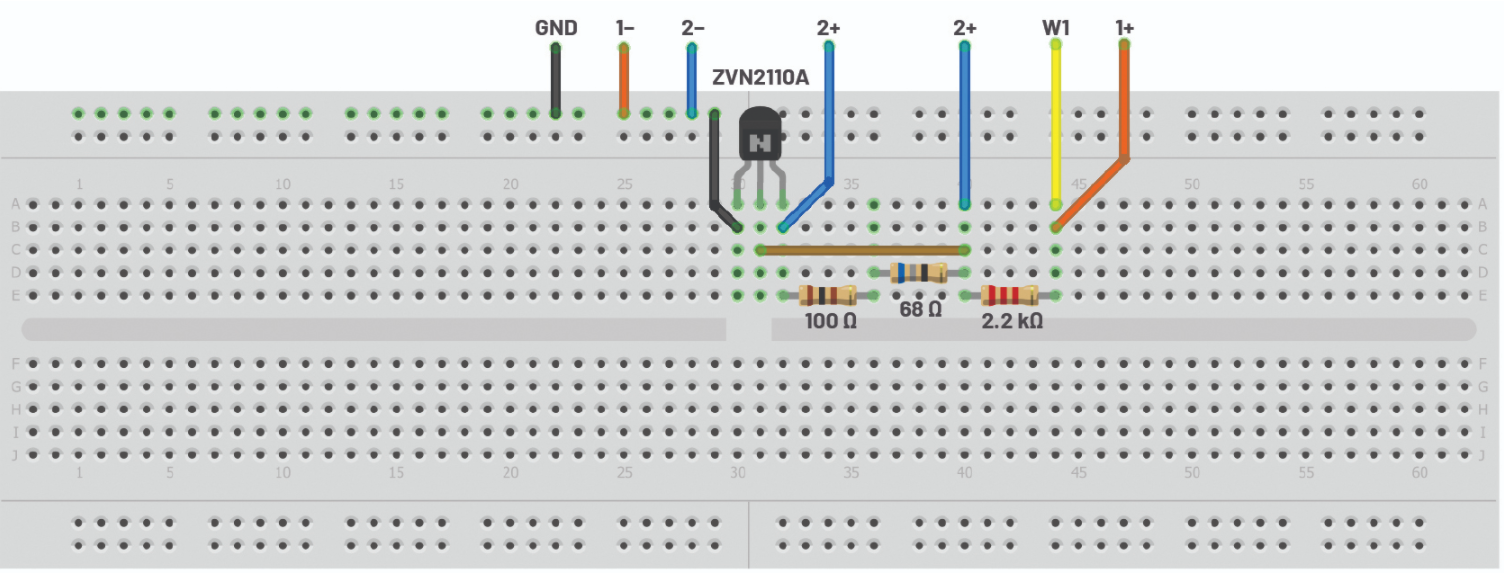

面包板连接如图2所示。任意波形发生器1输出连接驱动电阻R1的一端。电阻R2连接在晶体管M1的栅极和漏极之间，电阻R1的另一端也连接至栅极。M1的源极接地；所以，M1采用共源配置。

图2.NMOS零增益放大器面包板电路

程序步骤

波形发生器1配置为1 kHz三角波，峰峰值幅度为4 V，偏置为2 V。连接示波器通道1，以显示AWG的输出W1。示波器通道2 （2+）的单端输入被用于交替测量M1的栅极电压和漏极电压。

配置示波器以捕获测量的两个信号的多个周期。启用XY功能。

使用示波器的波形图示例如图3至图5所示。

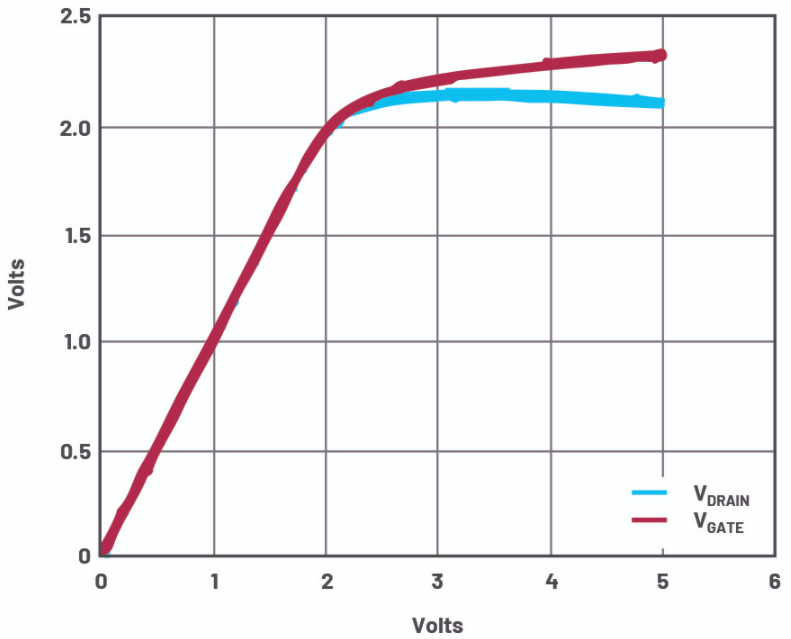

图3.示波器VGATE的波形图

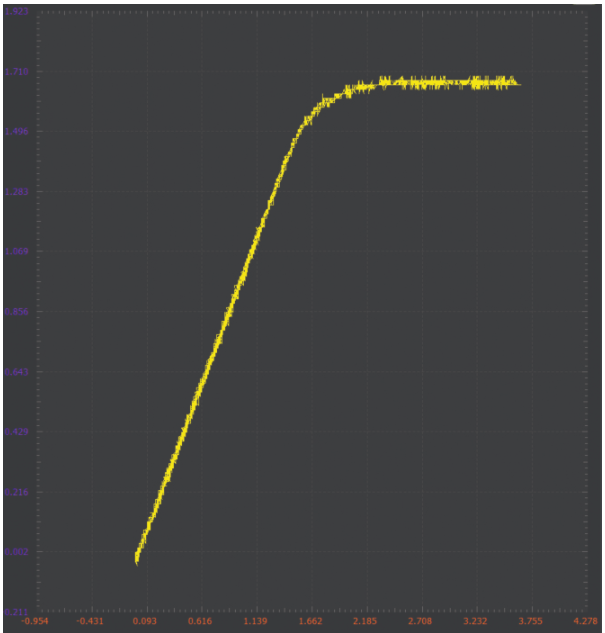

图4.示波器VDRAIN的波形图

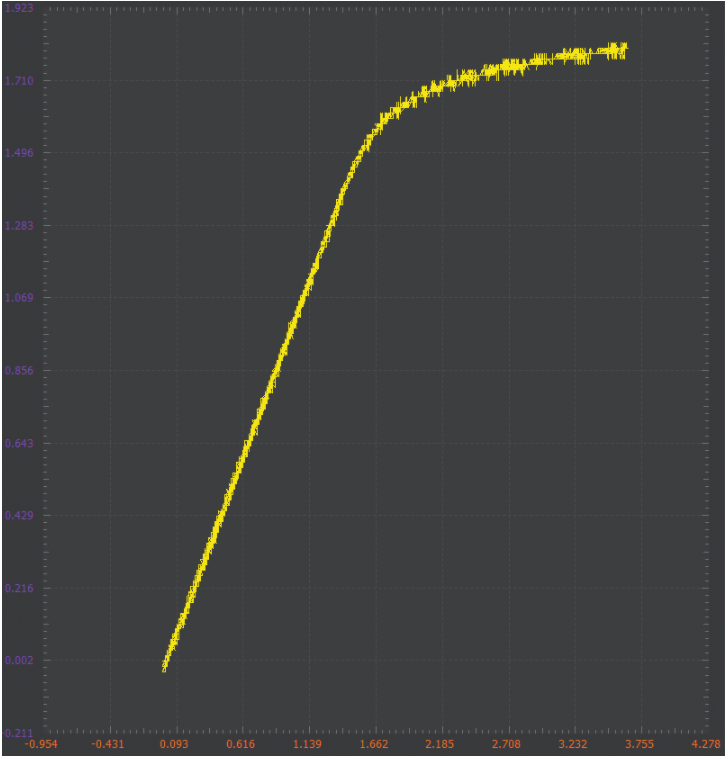

图5.示例：比较VGATE和VDRAIN

问题：

►在电路设计中采用零增益放大器的主要目的是什么？

您可以在学子专区博客上找到问题答案。
