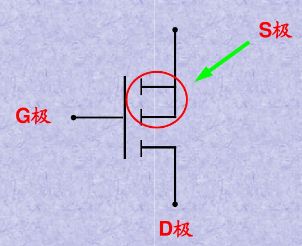

1 三个极的判定

G极(gate)—栅极，不用说比较好认

S极(source)—源极，不论是P沟道还是N沟道，两根线相交的就是

D极(drain)—漏极，不论是P沟道还是N沟道，是单独引线的那边

2 N沟道与P沟道判别

箭头指向G极的是N沟道

箭头背向G极的是P沟道

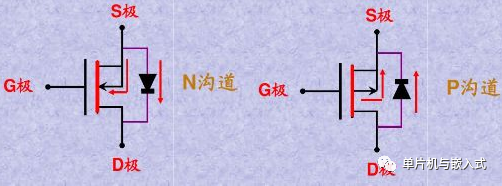

3 寄生二极管方向判定

不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的： 要么都由S指向D，要么都有D指向S

4 MOS开关实现的功能

信号切换

电压通断

5 MOS管用作开关时在电路中的连接方法

关键点:

确定那一极连接输入端，那一极连接输出端

控制极电平为?V 时MOS管导通

控制极电平为?V 时MOS管截止

NMOS：

D极接输入，S极接输出。

PMOS：

S极接输入，D极接输出。

反证法加强理解

NMOS假如：

S接输入，D接输出。

由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用。

PMOS假如：

D接输入，S接输出。

同样失去了开关的作用。

6 MOS管的开关条件

N沟道

导通时，Ug> Us，Ugs> Ugs(th)时导通。

P沟道

导通时，Ug< Us,Ugs< Ugs(th)时导通。

总之，导通条件：|Ugs|>|Ugs(th)|

7 相关概念

BJT：

Bipolar Junction Transistor 双极性晶体管，BJT是电流控制器件。

FET：

Field Effect Transistor 场效应晶体管，FET是电压控制器件。

按结构场效应管分为：结型场效应(简称JFET)、绝缘栅场效应(简称MOSFET)。

两大类：

按沟道材料：结型和绝缘栅型各分N沟道和P沟道两种。

按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

总的来说场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类。

8 MOS管重要参数

封装

类型(NMOS、PMOS)

耐压Vds(器件在断开状态下漏极和源极所能承受的最大的电压)

饱和电流Id

导通阻抗Rds

栅极阈值电压Vgs(th)

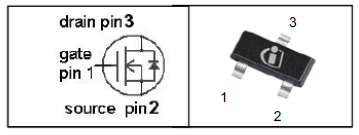

9 从MOS管实物识别管脚

无论是NMOS还是PMOS ，按上图方向摆正，中间的一脚为D，左边为G，右边为S。

或者这么记：单独的一脚为D，逆时针转DGS。

这里顺便提一下三极管的管脚识别：同样按照上图方向摆正，中间一脚为C，左边为B，右边为E。

管脚编号：

从G脚开始，逆时针123。

三极管的管脚编号同样从B脚开始，逆时针123。

10 用万用表辨别NNOS、PMOS

借助寄生二极管来辨别。将万用表档位拨至二极管档，红表笔接S,黑表笔接D，有数值显示，反过来接无数值，说明是N沟道，若情况相反是P沟道。

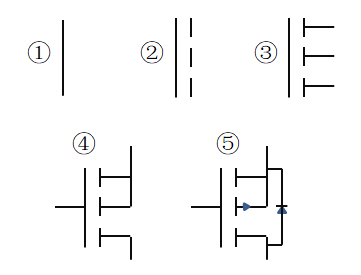

11 画一个MOS管
