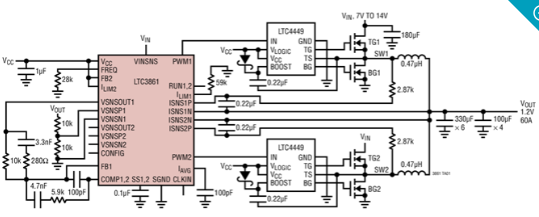

凌力尔特公司 （Linear Technology CorporaTIon） 推出的双输出同步降压型 DC/DC 控制器 LTC3861，该控制器可与外部功率链器件 （如 Power Block 和 DrMOS）、以及分立式 N 沟道 MOSFET 和相关的栅极驱动器配合工作，从而实现了灵活的设计配置。可并联多达 12 相和异相定时运作，以最大限度地减少输入和输出滤波，从而满足非常高的电流要求 （高达 300A）。其应用包括高电流功率分配以及工业系统、DSP 和 ASIC 电源。

LTC3861 的均流环路可在 DC 及负载瞬变期间在多个 IC 上实现相位之间的准确均流。该器件的电压模式控制架构可提供介于 250kHz 至 2.25MHz 之间的可选固定工作频率，也可利用其锁相环 （PLL） 同步在相同的频率范围。差分放大器提供了 VOUT 与接地端子的真正输出电压远端采样，从而实现了高准确度的稳压。LTC3861 可在 3V 至 5.5V 的 VCC 电压范围和 3V 至 24V 的 VIN 电压 （高端 MOSFET 的漏极电压） 范围内工作，并产生 0.6V 至 5V 的输出电压。输出电流可通过监视输出电感器 （DCR） 两端的电压降来检测，以实现最大效率，也可采用一个检测电阻器进行检测。其可调电流限值可以针对非常低的检测电压 （达 50mV） 进行配置，旨在尽量降低功率损耗。

其他特点包括可调软启动或跟踪、输出过压保护和两个电源良好输出信号。此外，该器件在 -40°C 至 125°C 的工作温度范围内保持 ±1% 的基准电压准确度。

LTC3861 采用 36 引线 5mm x 6mm QFN 封装。

性能概要：LTC3861

可配合 Power Block 及 DrMOS 器件工作

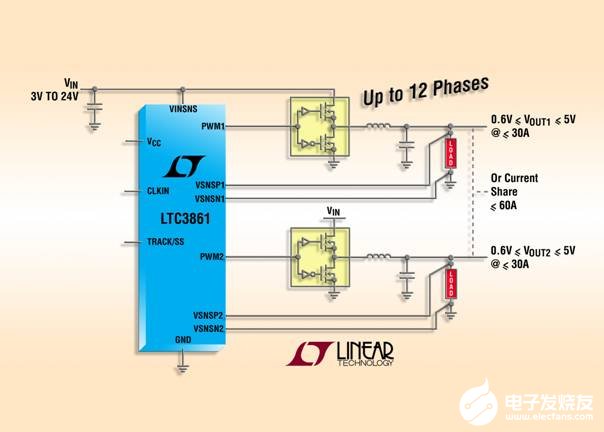

具准确电流均分的多相工作 （多达 12 相）

差分放大器实现远端电压取样

VCC 范围为 3V 至 5.5V

VIN 范围为 3V 至 24V

非常快的瞬态响应

可锁相固定工作频率范围：250kHz 至 2.25MHz

DCR 或 RSENSE 输出电流检测

可调电流限制

电压模式控制

相位之间的动态电流均分

可调软启动或跟踪

在 -40oC 至 +125oC 的温度范围内具 ±1% 的基准电压准确度

电源良好输出
