一个触摸屏控制两个plc并且两个plc之间互相通信

时间:2019-10-24 20:25来源:未知 作者:admin 点击:
首先通讯第一步是要将硬件进行连接。 常见到的通过方式有RS232,RS485,以太网等。 不同厂家设计的硬件,其通讯方式是没有统一标准的。 所以问题的提出会比较含糊的,我们可以以

首先通讯第一步是要将硬件进行连接。
常见到的通过方式有RS232,RS485,以太网等。
不同厂家设计的硬件,其通讯方式是没有统一标准的。
所以问题的提出会比较含糊的,我们可以以485通讯作演示介绍。
因为经济型的硬件更多常见到的是rs232或者rs485通讯。
而rs232一般用于一对一的控制,所以如果硬件只有rs232端口的话。
我们会通过转换器,将rs232转换为rs485,或反向转换。

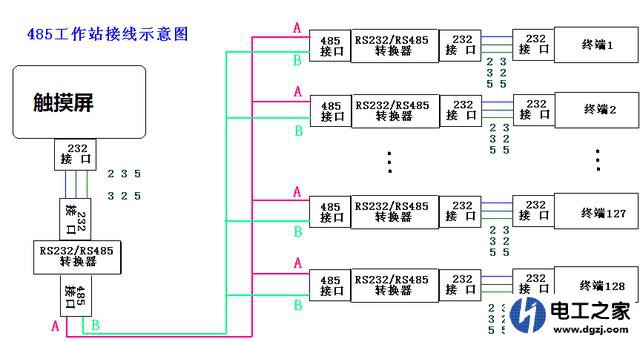

如下图,触摸屏如果只有rs232,可以通过转换器转换成rs485。
再与其他PLC等硬件连接。
一个触摸屏控制两个plc并且两个plc之间互相通信
如果你的PLC只有rs232端口,还得通过转换器再次转换回rs232.

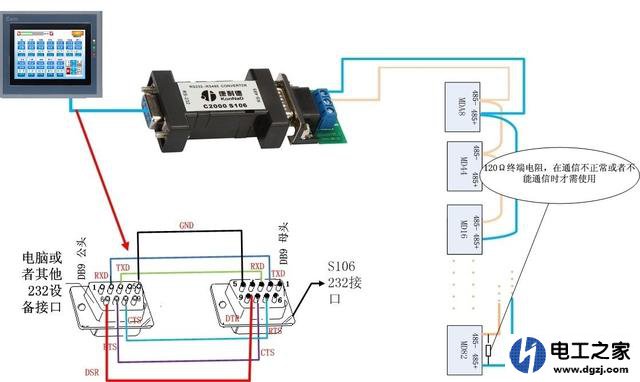

如下图。
一个触摸屏控制两个plc并且两个plc之间互相通信
如果硬件都是rs485端口就不用这么麻烦了,可以省去转换器。
当然如果您的硬件比较高端,支持以太网通讯,直接搞个交换机,设置下IP,
通过触摸屏就能够很方便的读取不同PLC数据,再将数据进行交换。
硬件准备连接后就是程序编写。
在触摸屏上可以很方便地读写PLC数据,将数据交换输出到PLC。
可以根据自己手上触摸屏进行编写程序。

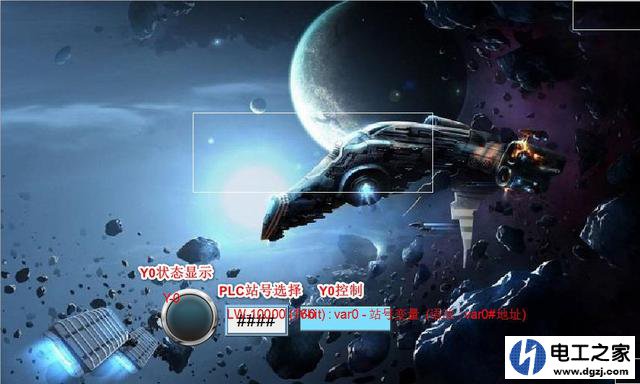

下图是威纶触摸屏的程序界面。事先程序里添加了一个永宏PLC硬件。
其站号设置为可以通过站号变量LW10000更改。
可以通过PLC站号选择寄存器来选择读写哪个PLC。
然后通过按钮控制指定PLC的寄存器如Y0.
一个触摸屏控制两个plc并且两个plc之间互相通信
如果想通过触摸屏的宏指令来实现的话,也是很方便的。
可以新建一个宏,设置每隔一秒周期执行。
宏代码如下
macro_command main()
bool b
//获取站号一PLC的X0状态
GetData(b, "FATEK FB/FBs/B1/B1z Series", X, 1#0, 1)
//根据站号一PLC的X0状态设置站号二PLC的Y0状态
SetData(b, "FATEK FB/FBs/B1/B1z Series", Y, 2#0, 1)
end macro_command
方法是很多的,可以根据自己手头的硬件的具体情况,选择不同方法。
