首先你必须确定你所使用的PLC和触摸屏是否能通讯
硬件上的因素：
1. PLC 是否具有多余的与触摸屏通讯的接口，如以太网接口，串口等。
2. 触摸屏是否具备与PLC通讯的接口，如以太网接口，串口等。

软件层面：
1. 触摸屏是否具有与PLC通讯的相关驱动程序，比如是否支持Modbus协议，PPI协议，S7协议，Hostlink协议等。

确定以上两个问题后，那就是如何实现触摸屏与PLC的硬件连接以及触摸屏的组态问题了。
1. 实现触摸屏和PLC的硬件连接。比如串口方式连接。需要注意DB9头的线序问题。

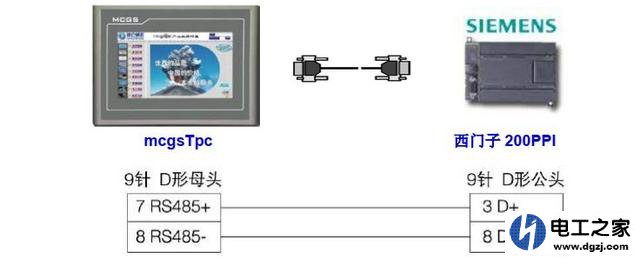

如上图是西门子200PLC通过串口（RS485）连接到MCGS的DB9口的端子对应关系。

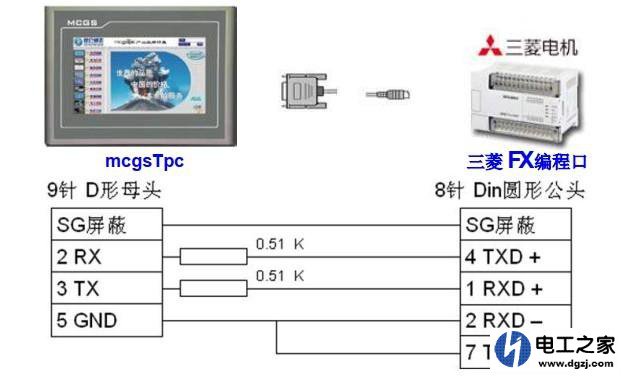

如上图是三菱FX系列PLC与MCGS的串口连接的端子对应方式。

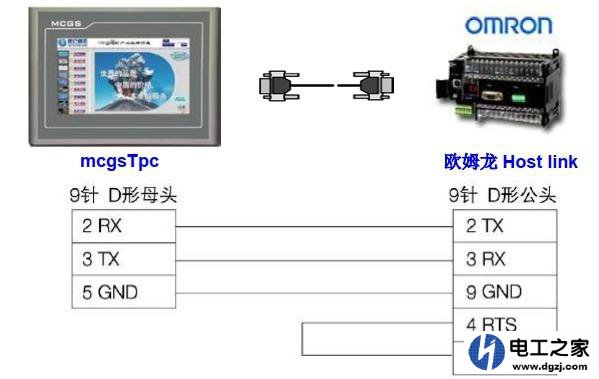

如上图是OMRON与MCGS的串口连接的端子对应方式。

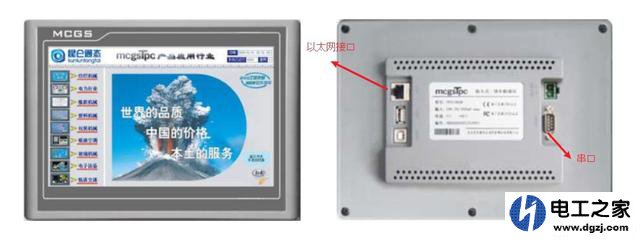

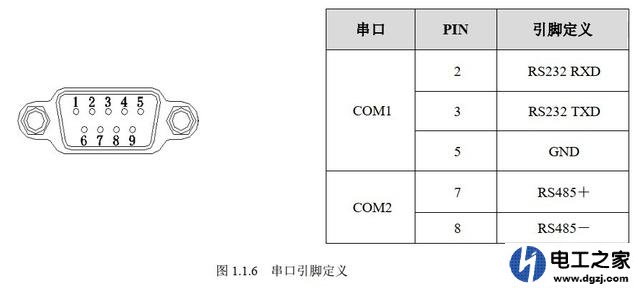

如上图是MCGS触摸屏的串口端子定义，我们在做DB9头的时候需要注意对应关系。
2. 触摸屏的设备组态

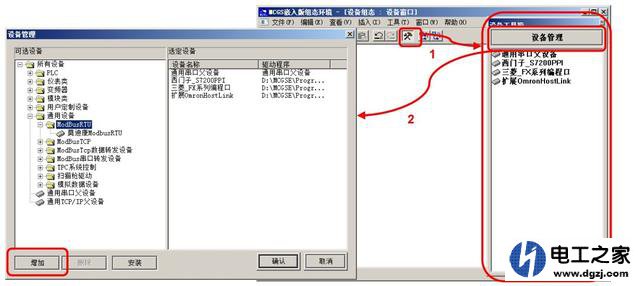

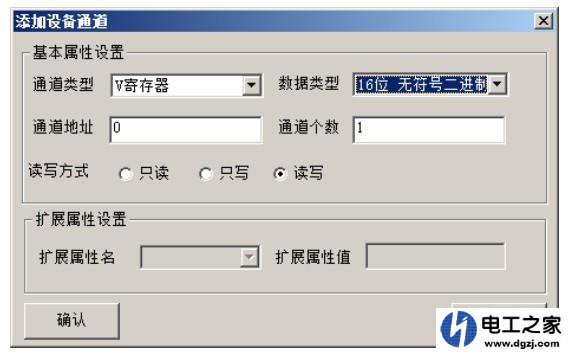

以西门子200PLC为例子，打开MCGS的组态软件，新建工程后，添加“西门子_S7200PPI”驱动，然后“增加设备通道”，在弹出的画面中，通道类型选择“V寄存器”，数据类型根据需要选择，主要取决于PLC中速度对应是整数类型还是浮点类型。然后输入“通道地址”即速度对应的V寄存器的地址，通道个数为1，读写方式一般选择读写方式。

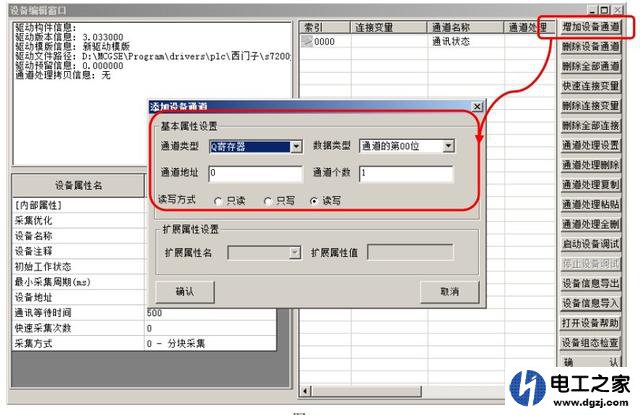

然后进行变量关联，点击快速连接变量，选择“默认设备变量连接”。可以看到，原本空白的连接变量列表中已经被关联上了变量。
3. 触摸屏画面组态
在组态软件中新建一个画面，工具栏拖一个标签到画面，双击标签可以打开属性设置画面，在选项卡“显示输出”，“输入输出连接”栏中选择“显示输出”，然后弹出的属性设置中，“表达式”中选择在第二步中建立的通道连接变量，在“输出类型”选择“数值量输出”。然后进行编译，下载程序到触摸屏就可以实现将PLC中速度对应的寄存器显示在触摸屏上。
