威纶触摸屏怎么与plc连接

时间:2020-02-11 11:13来源:未知 作者:admin 点击:
只要触摸屏和PLC两端都具有以太网接口才能通信,威纶通的IO接口如下,常用的有三种以太网接口、串行接口和CAN总线。在一些低端型号上只有串行接口供我们使用,这也是触摸屏监控

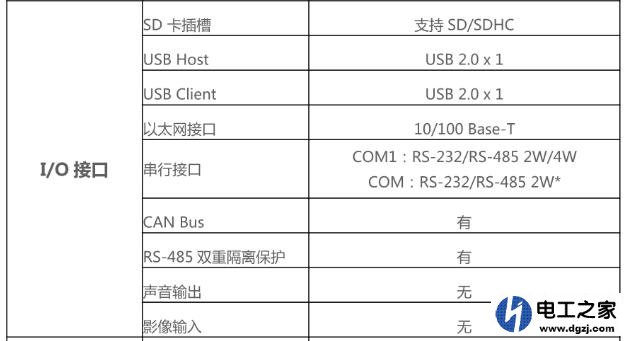

只要触摸屏和PLC两端都具有以太网接口才能通信,威纶通的IO接口如下,常用的有三种以太网接口、串行接口和CAN总线。在一些低端型号上只有串行接口供我们使用,这也是触摸屏监控PLC常见的连接方式,通常RS485或者RS232这些接口实现连接。所谓的通信其实就是触摸屏对PLC软元件的读取和写入功能。在编写触摸屏程序时需要添加设备也就是PLC,这时候我们只要把PLC的牌子如三菱和型号FX3U进行选择即可。我们在软件上添加PLC的字、位状态的控件就能对其进行监控。
威纶触摸屏怎么与plc连接

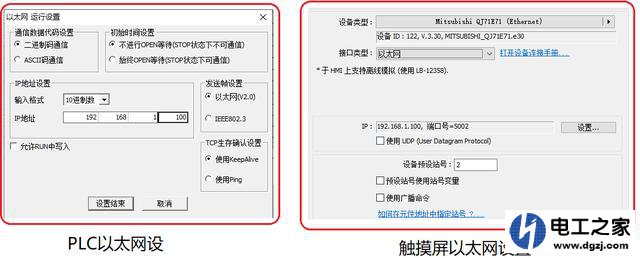

用网线肯定是走以太通讯,需要设置IP地址一致比较麻烦相对串行接口来说性价比不是很高(在一些小型的PLC基本没有以太网接口,往外的扩展模块价格很高)。在触摸屏软件上接口类型选择为“以太网”,IP地址和PLC的设置一致。这个对于新手来说有点难度,不同品牌的PLC和触摸屏设置方法可能不一样,这需要具体查看它的手册以及编程软件的设置。
威纶触摸屏怎么与plc连接
