哪些是接地、哪些是等电位联结要分清楚

时间:2022-02-14 22:05来源:未知 作者:admin 点击:
一、 接地 、等电位很多人理解上有误区,包括规范的描述有时候也模棱两可,有必要厘清他们的概念。我们先要搞清楚一些基本概念: (1)低压 电气 装置为达到一个或几个特定目的

一、接地、等电位很多人理解上有误区,包括规范的描述有时候也模棱两可,有必要厘清他们的概念。我们先要搞清楚一些基本概念:
(1)低压电气装置——为达到一个或几个特定目的的相关电气设备的组合。

其实GB16895标准中的装置大多都是低压电气装置的范围。包括配电设备、用电设备、电缆金属外皮、金属导管、金属线槽、母线槽等等。

(2)外露可导电部分:设备上能触及到的可导电部外,它在正常情况下不带电,但在基本绝缘损坏时带电。
(3)外界可导电部分:非电气装置的组成部分,且易于引入电位可导电部位,该电位通常为局部地电位。

注意是指能带来危险的电位才算,比如电机旁边用绝缘吊架吊着金属管,触摸它也不会造成电击,就不算外界可导电部分。

二、保护接地

(其它接地这里不讨论)

TN(TN-S,TN-C,TN-C-S),TT,IT都要求低压电气装置外露可导电装置要接地。连接到电气装置外露可导电部分的接地线就是PE线,TN-C系统为PEN线。

例如沿线槽敷设的扁钢就是单独敷设给线槽用的保护接地线,给故障电流形成通路。

与外露可导电部分直接连接的金属构件也要接地,例如电缆金属支架、桥架金属吊架、配电设备金属基础、用电设备金属基础等等。其实就是让外壳与金属支撑构件形成“等电位”。

三、等电位联结

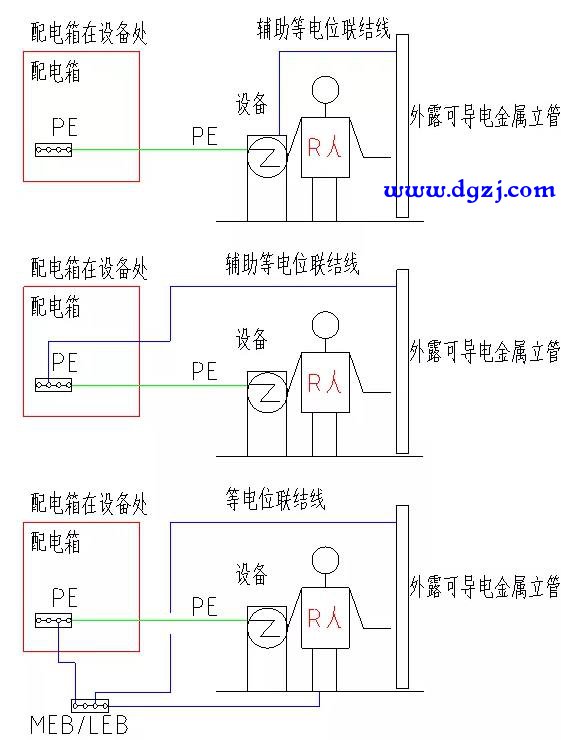

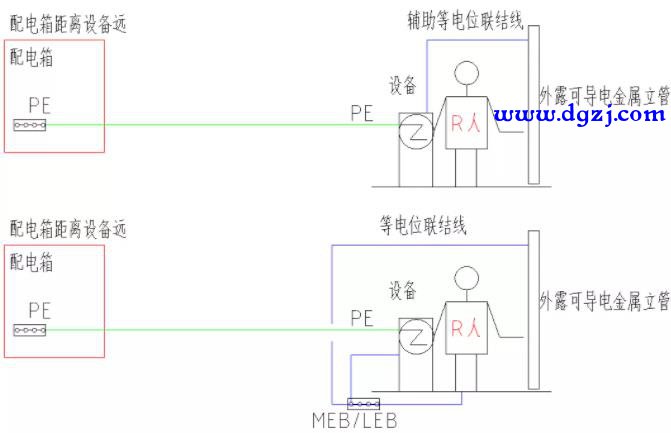

把建筑宏观层面的各类进出金属干管(即使不能触及)、金属构件、把能同时触及的外露可导电装置与外界可导电装置,可同时触及的外界可导电装置,用导体连接起来形成等电位。

这里的连接线——是等电位联结线。

我们常见的水泵房可同时触及的与水泵连接金属水管、与风机连接的金属风管、电动卷帘门的金属导轨、电梯导轨金属卷门等等需要做等电位联结,至于是做保护等电位联结、辅助等电位联结视情况而定。
