保护接地和保护接零的原理以及运用范围

时间:2021-11-14 21:27来源:未知 作者:admin 点击:
一、保护 接地 的原理 1、保护接地就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。 2、保护接地是为防

一、保护接地的原理
1、保护接地就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。
2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
3、保护接地的基本原理是限制漏电设备对地的泄露电流,使其不超过某一安全范围,一旦超过某一整定值保护器就能自动切断电源。
4、保护接地通常用于对地绝缘的配电系统,即中性点不接地系统。


保护接地和保护接零的原理以及运用范围

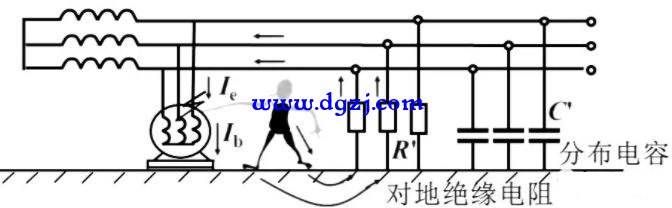

1)如上图所示,电气设备若没有采取保护接地,当一相绝缘损坏漏电使金属外壳带电时,操作人员误触及漏电设备,故障电流将通过人体和线路对地绝缘阻抗构成回路。绝缘阻抗是绝缘电阻和分布电容的并联组合,其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。线路的绝缘越坏,对地分布电容越大、电压越高、触电的危险性越大。 (责任编辑:admin)
