高压接地线和低压接地线能共用吗

时间:2022-03-27 20:54来源:未知 作者:admin 点击:
高压 接地 线和低压接地线的结构: 携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、 接地夹组成。 接地线分类:0.4 kV低压接地线(变电用接地线、380 V接地

高压接地线和低压接地线的结构: 携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、 接地夹组成。

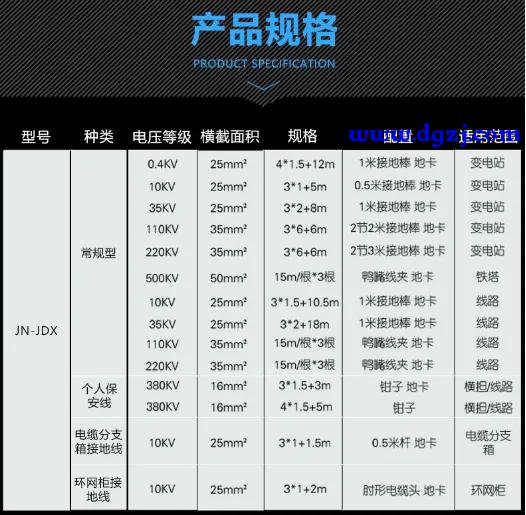

接地线分类:0.4 kV低压接地线(变电用接地线、380 V接地线、500V接地线、6KV接地线、手握式接地线)。
高压接地线分为(10KV接地线、35KV接地线、110KV千伏接地线、220KV接地线、500千伏接地线、平口螺旋式接地线、线路型接地线、户外用接地线、喉头式接地线、双簧式接地线)、接触网接地线、接触轨接地、线路用接地线。

接地线组成:又称为绝缘操作棒,它操作杆的材质选用玻璃钢环氧树脂杆制作,接电线夹有平口螺旋钩,双簧式挂钩,喉头式挂钩等。一般室内高低压的每组有3根也有4根的,室外高压的一般为三根。每个电压等级所选操作杆的长度也不同,根据国家标准规定如下:
380V接地线、500V接地线、6KV接地线,操作棒长度50厘米;
10KV接地线操作棒长长度为1米;
35KV接地线绝缘操作棒长度为1.5米;
110KV接地线绝缘操作棒长度为2米;
220KV接地线绝缘操作棒长度为2.5米;
500KV接地线绝缘操作棒长度为8米。
接地软铜线是将电流引入(短路线)再由导线将电流汇入大地的导线,是多股特细腻的软铜绞线合成一股,外敷一层透明的绝缘聚氯乙烯套管,然后再压上线鼻子(特别注意:铜线有纯铜和铜包钢的,或者是不满方的,不满方的不能测电阻,铜包钢的价格比纯铜要便宜好多,检测也过不了关,容易出重大事故,客户选购前要慎重)
接地线夹或接地地址具体长度根据要求定做。接地夹和接地棒操作钩的材质有铝制和铜制,但因铜的成本比较高,现在多用铝制的。
