等电位究竟应该怎么做才是正确的

时间:2021-06-25 10:17来源:未知 作者:admin 点击:
如果等电位接不对,如果漏电就会发生严重的触电事故。这个知识关系到大家的 用电 安全 ,非常重要,必须引起大家高度重视。 这个问题分两方面,有的人家庭装修时做了等电位,有

如果等电位接不对,如果漏电就会发生严重的触电事故。这个知识关系到大家的用电安全,非常重要,必须引起大家高度重视。
这个问题分两方面,有的人家庭装修时做了等电位,有的人根本忽视没有做。有的人把卫生间等电位与插座地线进行连接,有的人反对把卫生间等电位与插座地线进行连接。那么我们究竟应该怎么做才是正确的?
第一:必须明确等电位联结有总等电位联结、局部等电位联结和辅助等电位联结三种。等电位联结的目的是使所有金属构建于PE线处于同一电位,以降低接触电压,提高安全用电水平。
总等电位联结(MEB),由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。局部等电位联结(LEB),是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。辅助等电位联结(SEB),是在辅助范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结。
第二:等电位,即等电势。电力系统中用向下的空心三角形符号表示等电位,实际上是表示接地。一般家里卫生间的等电位都是局部等电位,在建筑物的每一电源进线处,一般设有总等电位联结端子板(MEB),由等电位联结端子板放射连接或链接进出建筑物的金属管道、金属结构构件等。
而家里的等电位箱也有两种区别,除了局部等电位箱还有辅助等电位箱。局部等电位箱虽然可以在发生漏电时将电压降低在最低,但还是存在电压的,而辅助等电位箱却可以将电压消除,基本上是感觉不到电压的。


第三:为什么要做卫生间等电位?根本原因就是墙体、楼板属于电的不良导体。卫生间等电位的作用就是将可能漏电的电器外壳、卫生间金属部件之间使用导线连接起来,消除这些部位的电压差,并且最终将漏电流导入大地。
等电位的另外一个作用是在雷击将雷击电流直接引入大地。因为卫生间潮湿易导电,卫生间设置等电位盒子是将卫生间的所有金属器具进行并联,全部串通起到防雷击保护作用。
第四:在连接卫生间等电位之前一定要检测等电位端子、地线的可靠性。如果保障安全的等电位、地线连接不可靠,将会带来直接而严重的后果。如果等电位端子箱本身连接不规范,刻意连接等电位可能带来更大的风险。如果扁铁连接,等电位端子,或者导线问题可以进行更换维修,检测接地正常,再进行等电位安装连接。
第五:检测等电位的接地情况是否正常:一种是用卫生间插座火线和等电位端子连接,并串接一个灯泡,如果灯泡亮,证明等电位接地没问题。如果灯泡不亮,证明等电位接地不正常。
另一种是用等电位测试仪测量等电位接地是否正常,若等电位连接盒与等电位连接范围内的金属导体之间的电阻小于5欧姆,可认为等电位连接有效。也就是说等电位联结范围内的金属管道等金属体与等电位联结箱内的端子排之间的电阻不应大于5Ω。
特别提醒非常重要的一条,与等电位端子连接的插座地线也要进行检测,确保是入户配电箱接入的地线。避免地线和零线接错的情况,或者是地线本身连接不好的情况。等电位接线要用等电位端子,等电位接线器,建议请专业的电工进行操作。
第六:根据第五条,卫生间等电位在正常接地的情况下,是否需要与插座内地线进行连接需要看卫生间插座地线的来源。
1、如果卫生间插座地线是从入户配电箱引过来的,是独立的回路且卫生间插座地线是直接与配电箱总地线连接的。这种情况下,卫生间等电位是需要和插座地线进行连接的。
注意现如今大部分设计院出图插座都是单独回路,插座地线也是直接与配电箱总地线连接的。这样的连接在卫生间出现漏电情况时,配电箱内地线漏保可以快速动作,切断电源。同时漏电电流可以快速通过等电位和地线导走,将电压电流对等降低,消除电势差(电压差)避免人体触电。
2、如果卫生间插座地线是从其它房间插座引过来的,不是与入户配电箱直接连接的。这种情况是绝对不允许将卫生间等电位与插座地线进行连接。从其它房间引过来的插座地线,与其它房间的电器有连接,如果其它电器发生漏电,(地线通常接电器金属外壳),会引到卫生间内,这样扩大了漏电范围,增加了卫生间触电风险。同理,如果卫生间漏电,也会影响到卫生间外的其它电器,插座安全,同样扩大了触电范围,增加了漏电风险。
3、所以现如今大部分设计院出图基本不会这样设计,基本都是单独回路,请注意观察校核入户配电箱回路设计。在安装局部等电位箱时,一定要确保里面的连接排不仅和接地的镀锌扁铁连接牢固,也要和电源箱内的接出来的地线连接牢固。
而电源箱内的地线是需要和卫生间等电位箱内连接的,这样一来就能形成二次接地,也能避免漏电对人体造成的伤害。等电位的双保险作用可以在进户电源箱的地线失效时可以提供接地保护,所以两者连接还是很有必要的。
4、综上所述,等电位连接线可接入卫生间插座作为地线,但请注意等电位连接线肯定不能和从卫生间外部引入的地线连接,因为是这是两套独立的保护系统,一旦连接,一方漏电将导致全部带电。
第七:在装修时,把配置有浴缸、淋浴的卫生间中的配电箱的接地线、所有的浴缸、洗脸盆、上下水管、毛巾架、浴巾架、扶手等金属构件、建筑的钢筋网等金属部件用25×4的扁钢联结到“等电位”装置上,形成一个相对独立的整体。

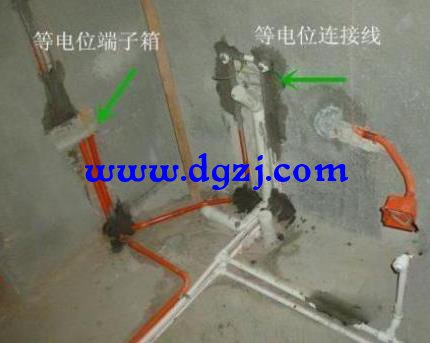

第八:安装时在卫生间内将各种金属管道、结构件(包括混凝土楼板中的钢筋)以及进入卫生间内的地线,用不小于4mm²的铜芯线,通过等电位联结端子箱互相连通。等电位联结导线在地板或墙内暗敷时要穿塑料管保护,其目的是更换导线方便。
第九:当卫生间内的水管是塑料管或包塑金属管时,等电位跨接线可接在自来水龙头上;采用金属水管时,跨接线直接接在水管上。卫生间内的污水管因与进水管之间是不通的,因此污水管也要作等电位联结,可接在地漏的管子上。一般情况下,卫生间所有上下水部位以及下水管处都应当与等电位连接。
第十:现如今一般会在卫生间开关面板或水盆下面的离地30厘米的位置预留了等电位联结点。其他房间,一般不会考虑预留等电位联结点。
等电位是利用建筑物的接地系统即梁的主筋,然后接到柱子上的主筋,也就是房子的防雷引下线,最终接入接地体,实现与大地的连接。局部等电位与配电箱内的地线连接,最终实现的目的都是一样的,都是将漏电电流导入接地系统。
等电位连接时,各导体间的连接焊接要牢固,保持良好导通性。扁铁应三面焊接,搭接长度应大于扁铁导体2倍的宽度,钢筋搭接应双面施焊,长度大于焊接6倍直径。埋入地下的连接线,不能用铜裸线,连接线应用经过防腐处理的钢材导体。卫生局部等电位不能跟卫生间外的PE线相连接。
总而言之,房子竣工验收时,我们必须重视等电位联结,家庭装修时,我们更要重视等电位联结,装修最重要的就是安全性和防水性,尤其卫生间和厨房。
举个例子:热水器在放水洗澡时需要把自来水进水口关闭,如果没有等电位接地,那么此时整个热水器与大地是绝缘的,一旦发生漏电,电流只能通过放出的热水导出,如果有人在洗澡全身浸湿,那么就会发生严重的触电事故。
所以必须提醒,等电位一定要可靠正确联结,尤其使用热水器一定要正确接地。
安全第一,用电务必注意安全,装修时等电位一定要可靠正确连接,最好请有经验的专业电工施工。 (责任编辑:admin)
