四联可变电容器怎样接矿石机?可变器接线角怎么

时间:2018-09-04 13:37来源:未知 作者:admin 点击:
首先来说一下可变 电容 器 ;可变电容从结构上它分为定片和动片,在电路中定片为 接地 端,动片为接接收天线线圈一端,它与天线共同组成LC并联谐振器,转动可变电容的动片中心轴

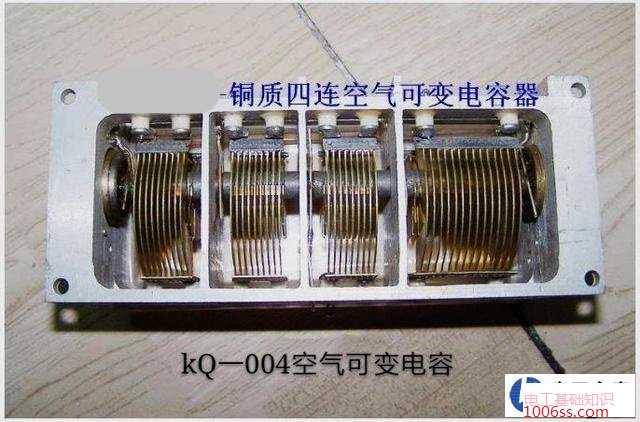

首先来说一下可变电容;可变电容从结构上它分为定片和动片,在电路中定片为接地端,动片为接接收天线线圈一端,它与天线共同组成LC并联谐振器,转动可变电容的动片中心轴,就改变了定片与动片的金属片的重叠部分,重叠部分增加,电容器的容量增大,反之减小。下面为一四连可变电容的实物图

四联可变电容器怎样接矿石机?可变器接线角怎么排列
早期常用的可变电容分为空气介质单连、空气介质双连、空气介质四连、小型密封单连、小型密封双连、拉线微调电容器、瓷介微调电容器。
后来人们将微调电容集成到小型密封双连电容器上,这样来减少位置和分部电容的干扰。 对于空气介质可变电容的 容量,一般在0~365P(单连)双连为2×0~365P。小型密封塑料可变电容均为2×270P,而微调可变电容为0~25P左右。

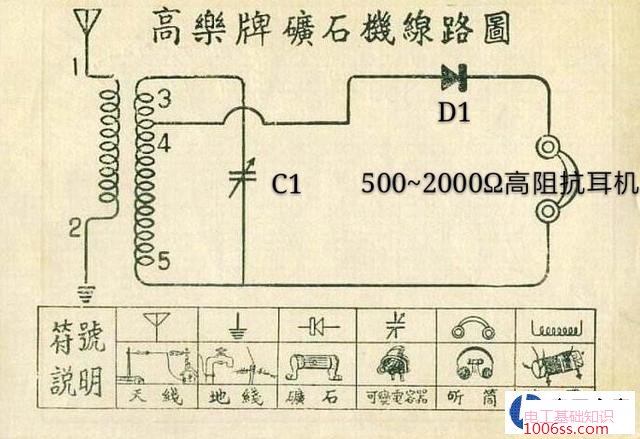

提主所说的四联可变电容器怎样接矿石收音机,请看下面矿石收音机的电路图
四联可变电容器怎样接矿石机?可变器接线角怎么排列
这种古董矿石收音机,它的结构为一套空心线圈组成,1~2为接收天线线圈,在天空中,来至中波535~1605KHZ的无线电波,由发射电台发出,散发在旷野,它的覆盖范围是由发射台中心区,向360度全方位发射。就像一个平静的湖面,突然有一块大石头砸在水中,激起圆型浪花向外波动。 当时的各种技术条件不像现在先进,离电台较远的地方要接收中波无线电信号,就必须架设一根很高的接收天线,而且当时没有磁棒来增加接收信号的强度。所以都是在一纸质空芯管上用多股纱包漆包线绕上大几十圈。图中3~4~5为次级感应线圈,3~5线圈与单联空气介质365P电容器组成LC并联谐振回路,改变电容的大小就改变了谐振频率,当谐振频率与空中无线电波频率重合时,就可以改变其无线电波中的调幅值,使调幅值最大。
这时的高频调幅波是不能还原成人们耳朵能接收的音频信号的(人耳朵能识别的音频信号的频率为20HZ~20kHZ。低于20HZ为次声波,高于20kHZ为超声波)。于是人们发现二极管(D1,2AP9锗材料二极管)能够有单向导电功能,把无线电波的坐标中y轴上的正向波形通过,y轴下面负半周期给截止去掉,于是就把中波的高频波还原成了音频信号,但是此时的信号强度很小,基本上微瓦级的,这样小的音频信号无法使低阻抗的喇叭谐振,于是聪明的人们研究出了500~2000Ω的高阻抗耳机来完成声音的传送。
综合上述,四连可变电容器,只需用其中的一连即可,其它的三连空着不用,最好看清楚它的电容量应在0~365P(微微法)。这种老的不能再老的古董级收音机最好不要改造,完全可以作为爱好收藏起来,留给后人。 (责任编辑:admin)
