怎样把台灯的触摸开关改成普通开关

时间:2020-02-27 11:16来源:未知 作者:admin 点击:
从图片上看,这个台灯的电路采用13005构成的电子式镇流器与TC4013双D触发器构成的触摸开关组成。触摸开关改为普通开关,可以将触摸控制部分去掉,只保留镇流器部分。 电子镇流器部

从图片上看,这个台灯的电路采用13005构成的电子式镇流器与TC4013双D触发器构成的触摸开关组成。触摸开关改为普通开关,可以将触摸控制部分去掉,只保留镇流器部分。
怎样把台灯的触摸开关改成普通开关

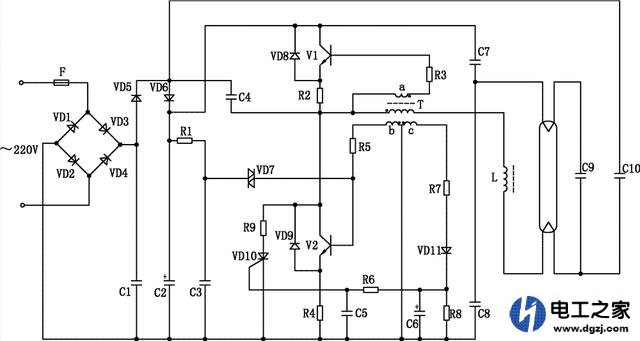

电子镇流器部分的原理图如上,这是由MJE13005三极管构成的自激振荡开关电源,其工作原理和传统电感式镇流器相似,但是其工作效率要比传统电感式的要高很多,所以现在的节能灯、日光灯等多采用电子式镇流器。
怎样把台灯的触摸开关改成普通开关

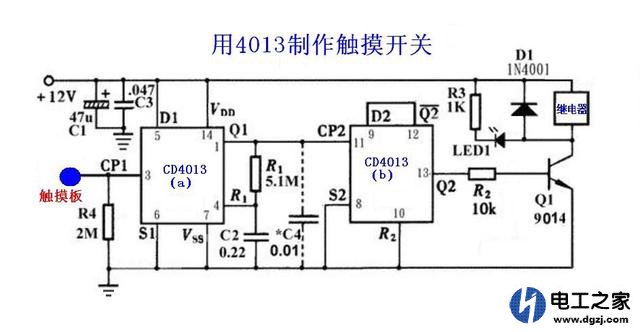

TC4013为双D触发器芯片,内部包含了两个相同的D触发器。由4013和外围电路构成的触摸控制电路与电子镇流器电路配合,就实现了触摸开关的台灯。把触摸改成传统开关,需要把4013部分去除,只保留镇流器部分,或者将4013的输出控制短接,在电路板电源输入部分串接电源开关。
怎样把台灯的触摸开关改成普通开关

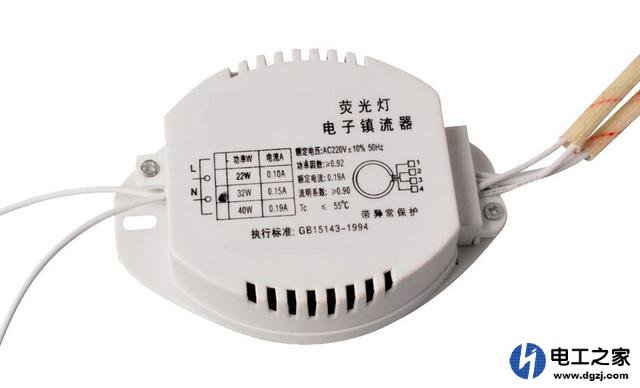

电路部分的更改需要有一定的经验和电子操作基础,如果没有这方面的经验,建议不要盲目更改,一面造成危险。可以购买成品镇流器更换,根据灯管上标称的功率选择合适的电子镇流器即可。
