音频输出是怎样点亮LED的

时间:2019-03-23 10:20来源:未知 作者:admin 点击:
想让功放电路输出的音频信号点亮LED并使之随着音乐的节奏而闪烁,简单的方法就是将功放输出的音频信号整流变为脉动信号,然后通过三极管驱动LED,这样即可使LED发出随着音乐而变

想让功放电路输出的音频信号点亮LED并使之随着音乐的节奏而闪烁,简单的方法就是将功放输出的音频信号整流变为脉动信号,然后通过三极管驱动LED,这样即可使LED发出随着音乐而变化的闪烁光。其电路如下图所示。

音频输出是怎样点亮LED的

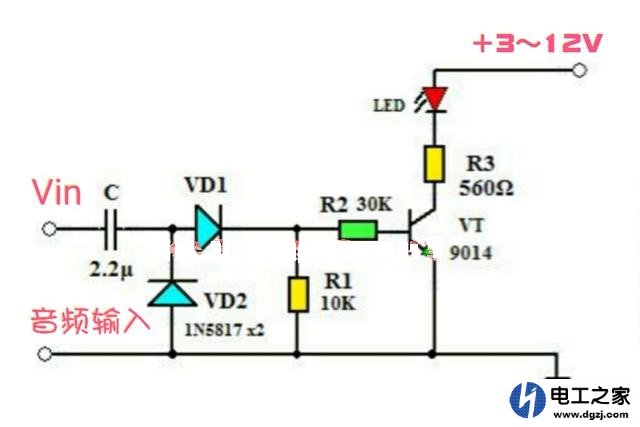

音频闪烁LED灯。
上图中,输入端Vin接在功放电路扬声器的两端,这样功放输出的音频信号通过电容C耦合至二极管VD1和VD2,经其整流后变为脉动直流,然后通过电阻R2加至三极管VT的基极,由于脉动直流是随着音频信号的大小而变化的,这样VT的基极电压也是不断变化的,从而使LED发出闪烁光。
本电路中,当输入音频信号幅度较小(或静态)时,经二极管整流后产生的脉动电压小于VT发射结的死区电压,这样VT将截止,LED停止发光。
音频输出是怎样点亮LED的

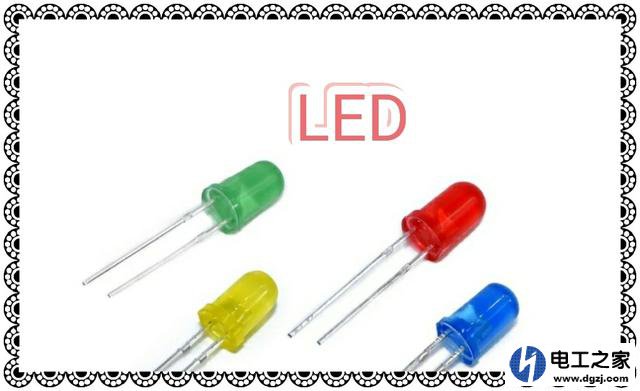

小功率LED。
制作时,二极管VD1、VD2可选用正向压降小的1N5817肖特基二极管,电容C选用2.2μF的独石电容,LED选用普通的小功率LED即可。电阻R1、R2的阻值需要根据具体情况来调整。本电路可以在3~12V电压范围内工作,电源电压不同时,只需调整R3的阻值,使流过LED的电流在5~10mA即可。
把LED接在功放音频输出,LED要串联限流电阻,LED就会随着音乐节奏变化而闪烁。 (责任编辑:admin)
