 如何判断led灯珠坏了还是驱动坏了
首先我们要知道LED吸顶灯是怎样变色的:老式的变色LED是通过控制红色、绿色、黄色三种灯珠的亮灭来改变发光颜色的——这种LED灯的白光,是由三色灯珠一同亮起来实现的。今天的LED吸顶灯,多是通过涂层来改变发出的光色。

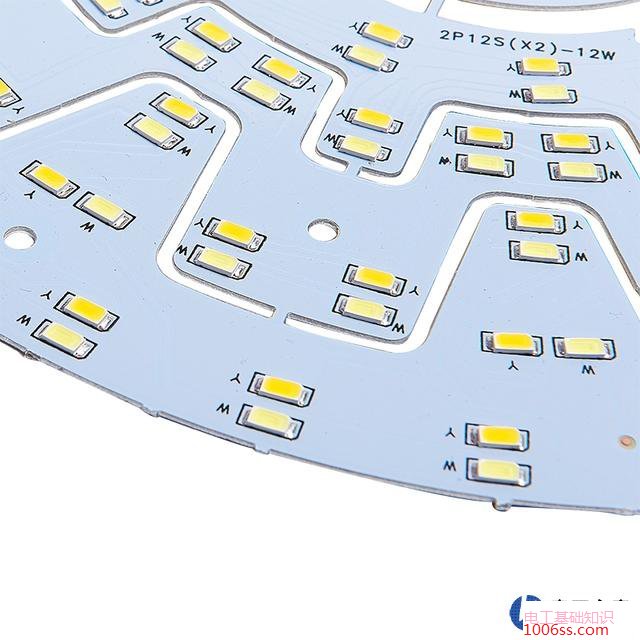

比如能够发出白光和黄光的吸顶灯,里面只有两种灯珠——带黄色涂层的灯珠和白色涂层的灯珠,哪个灯珠发什么颜色的光,从灯珠板的标记上就能看出。比如下面这个灯珠板,标注“Y”的就是发黄光,标注“W”的就是发白光(仔细看,白光灯珠和黄光灯珠的涂层颜色是不一样的)
如何判断led灯珠坏了还是驱动坏了
怎样控制所有白光或黄光全部亮起呢?
首先是将白光和黄光分成两个回路,每个回路各用一个安装在启动器里的双向可控硅控制——双向可控硅的电源,则是由启动器里的芯片控制。这个芯片的结构很简单,功能也很简单——计数。
打开开关后,芯片会计数1;关闭开关后,启动器里面的电容会给芯片短时间供电,在电容供电结束前再次打开开关,芯片会计数2;再重复一次关灯和开灯,芯片会计数3。
芯片的计数不同,导通的回路也不同。比如计数1时,接通黄光回路;计数2时,接通白光回路;计数3时,同时接通黄光和白光回路。
说到这里,开头的问题就很好回答了:某一色光不亮了(按照上文的说法,是某一个回路无法通电),一定是控制回路电源的双向可控硅出了问题——也就是启动器出了问题。
如果是灯珠出现故障,一般不会出现同时无法亮起的情况——灯珠之间是先串联再并联,或直接并联,只有所有并联的回路同时出现故障时,才会导致同一色光全部不能亮起,这种可能性极小。
当灯珠被烧毁有,也会有明显的标志。
