介绍晶体管串联稳压电路的稳压过程,下边结合具体电路具体分析。
晶体管串联稳压电路的稳压过程分析

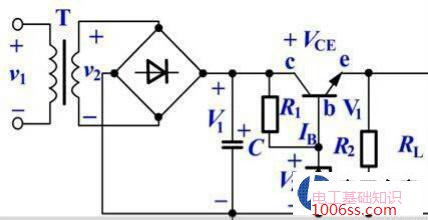

上图为典型的晶体管串联稳压电路,其中交流电经大功率变压器降压后送去整流桥,电容C滤波后,直流电分两路。一路经晶闸管V1输出供给负载,一路经电阻R1给V1的基极,并使稳压二极管Vz反向击穿,为基极提供稳定的电压,也称为基准电压。
如果电网波动使输入电压Ui升高。
Ui升高~Ue升高~Ube(Ube=Ub-Ue)降低~电流Ib降低~电流Ie降低~电压Uo降低,实现稳压。
如果负载发生变化,使输出电压降低。
Rl增大~Ue降低~Ube(Ube=Ub-Ue)升高~电流Ib升高~电流Ie升高~电压Uo升高,实现稳压。
以上就是晶体管稳压的稳压过程,不过这是简单的稳压过程只是用来学习明白原理,怎样稳压的。实际应用中一般不这样搭因为太不稳定了。
一般应用时,都要加入反馈电路,用来达到更好的效果。
晶体管串联稳压电路的稳压过程分析

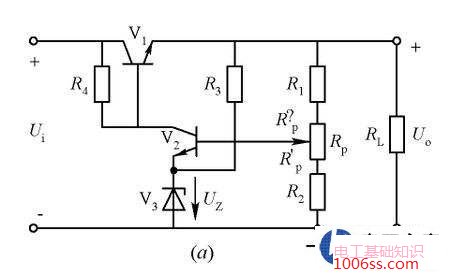

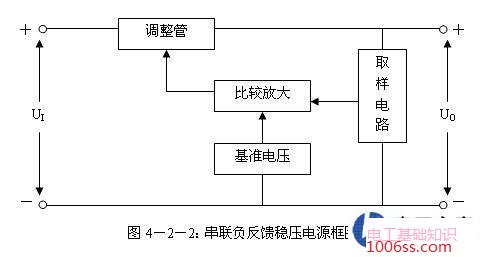

上图是基本原理图。比基本电路多了取样电路,比较电路,这样就形成了负反馈的过程。这是个具体的电路,感兴趣的可以具体分析一下,对学习很有帮助。
晶体管串联稳压电路的稳压过程分析
