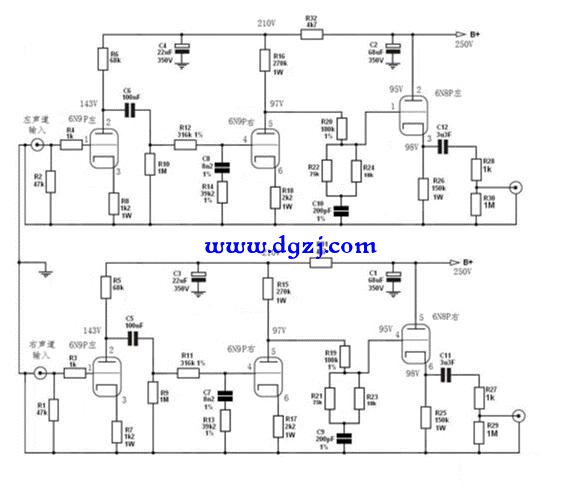

我们先确定电子管放大器的结构。电子管留声机放大器分为唱头放大和功率放大，我想你说的是唱头放大器吧。由于电子管的体积较大，加上放大器的电源电路等，体积和重量都比较大，显然留声机机箱内无法放置，必须另加机箱。先拆掉原晶体管电路，将原晶体管放大器的输入线焊接到机箱输出莲花端子上，以便使用莲花连接线接到电子管唱头放大器的输入端。虽然从唱头输出的信号非常微弱，但是唱头的输出阻抗非常小，通常只有几欧，所以不必担心会引入噪声。根据留声机立体声唱头和密纹唱片的特性，我们必须在电子管放大器中加一级均衡放大器电路。电路图如下所示

放大器的结构是这样的：用两级阻容耦合放大器对从唱头来的微弱信号加以放大到足够大小之后，由密纹唱头均衡器对其进行均衡校正。校正之后的音频信号经过以及阴极输出器进行隔离放大之后从电子管放大器机箱的莲花头输出。用同样的方法在安装另一声道的电路。
