51单片机与GSM模块实现通信

　　1、检测串口线的好坏

　　1）将串口线插在电脑上，用短路子短接串口的2脚和3脚

　　2）打开串口调试助手

　　3）点击自动发送，在自动发送的窗口中随便发个数据，看看能不能接收到若能接收到自己发的数据表示串口线是正常的，否则是坏的。

　　2、下完单片机程序后，看看串口是否有数据发出检测

　　3、单片机上与模块通信的4个灯表示的含义

　　1）DO灯

　　一直闪表示单片机串口与GSM模块串口通信不正常，否则串口通信正常

　　2）D1灯

　　灯亮就表示模块注册上网络，否则没有注册上网络

　　3）D2灯

　　灯亮表示开始发短信

　　4）D3灯

　　灯亮表示发短信结束

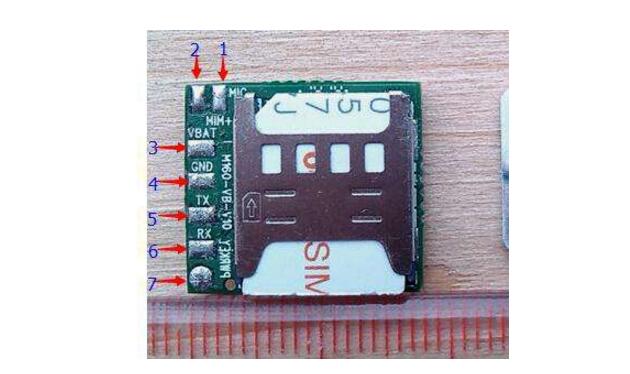

　　4、单片机板子与GSM模块的连接

　　单片机---------GSM模块

　　VCC--------vcc（P5的第3脚）

　　GND--------GND（P5的第4脚）

　　RX_232（表示单片机的发）----------RXDPC_232（模块的收（P5的第5脚））

　　TX_232（表示单片机的收）----------TXD_PC232（模块的发（P5的第6脚））

　　gsm模块和单片机连接

　　单片机连接GSM模块，直接就是把异步串行通信口的TX和RX连上就可以，别忘了地线。

　　注意事项：

　　1、不同的单片机有不同的电压，一般GSM模块的输入输出电平是2.85V，51系列的电平是5V，一般在51输出的TX那根线上串联2K的电阻，基本上可以使用。如果是3.3V的单片机，这个电阻就可以很小，几百欧姆就可以。

　　2、GSM模块本身的电源和SIM卡电路很麻烦，首先是大多数GSM模块都是用FPC40的接口，排线的间距只有零点五毫米，而且是塑料外壳，不好焊接。焊不好的话工作不稳定。其次是电源部分较麻烦，GSM模块的发射电流较大，最大瞬间电流2A！所以电源部分一般要用LM2576这种大电流的DC-DC变换器来提供4V的电压，DCDC电路设计本身就很不容易，个人应用比较难，需要做电路板。搭接的不稳定。还有SIM卡部分，SIM卡与GSM模块通信本身就是个复杂的高频过程，电路抗干扰能力强，我曾经试过用电线给它们连接起来，没有十分钟，就掉线了。所以SIM卡部分也需要精心设计，别看只有五根数据线而已。

　　单片机控制TC35GSM模块的方法

　　1、硬件连接 (责任编辑：admin)
