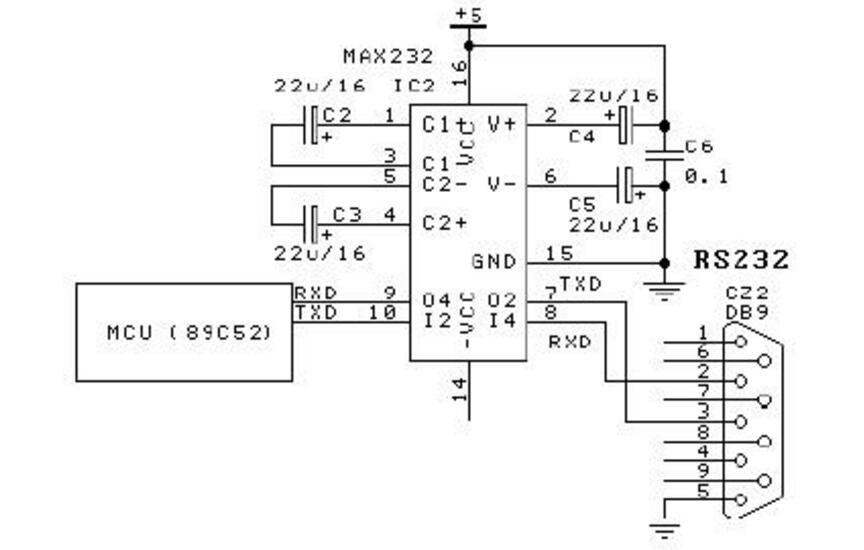

电路见下图只需设计一个TTL转RS232电平电路，连接到MCU的UART口，另一端直接连接到TC35。
2、指令输出的方法
单片机串口设置成模式1（9600，N，8，1），依次将AT+xxx以ASCII码形式输出到UART口;接收TC35的数据采用中断方式。这里给出详细的程序清单（Keil C51），不介绍编程的方法。程序见下：
//AT指令的定义
char code AT_Tc35［］=“AT+”; //连机
char code Bps_Tc35［］=“IPR=38400”; //波特率
char code Text_Tc35［］=“CMGF=1”; //文本模式
char code Read_Tc35［］=“CMGR=”; //读信息
char code Erase_Tc35［］=“CMGD=”; //删除信息
char code Send_Tc35［］=“CMGS=”; //发送信息
char code Creg_Tc35［］=“CREG？”; //注册
//模式设置
void UART_Init（void）
{
SCON=0x50; //01010000b=》1模式scon，#11011000b;
ES=l;
}
//发送-个ASCII
void SendASC（unsigned char ASC）
{
bit es;
es=ES;
ES=0;//关闭中断
TI=0;
SBUF=ASC;
while（！TI）;
TI=0;
ES=es;
）
//发送命令到TC35
void SendToTc35（unsigned char* p，unsigned char Long）
{
while（Long--）
{
SendASC（*p++）;
}
}
// 通讯中断接收程序
void Rs485_Do（void） interrupt 4 using 1
{
if（RI==l）
{
RI=0;
RsBuq［RsPoint++］=SBUF;
if fRsPoint》=sizeof（RsBuf））
{
RsPoint=0;//FlagRs485=0;
} //数据处理
}
}
// 发送AT连机命令
char code AT_Code［］=“OK”;
void Send_AT（void）
{
unsigned char *p;
while（1）
{
ClrRsBuf（RsBuf，sizeof（RsBuf））;
SendToTc35（AT_Tc35，2）; //“AT”
SendASC（OVER）;
//************等待应答“ok“
ES=1; //必须中断
Delay（50）;
P=strstr（RsBuf，AT_Code）;
if（p！=NULL） break;
}
） |
