7805输出没电流

时间:2021-05-28 09:23来源:未知 作者:admin 点击:
三端稳压78XX、79XX都是高精度稳压集成电路,具有过压、过载、过热保护功能。图上所示,7805的输出端电流为0,也就是输出端极低电压,这说明有三种可能性:1,输出端短路, 电容 损

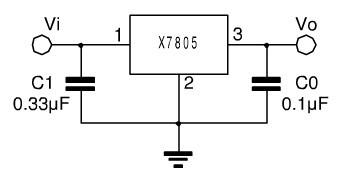

三端稳压78XX、79XX都是高精度稳压集成电路,具有过压、过载、过热保护功能。图上所示,7805的输出端电流为0,也就是输出端极低电压,这说明有三种可能性:1,输出端短路,电容损坏,带载电路元器件损坏,此时7805温升偏高,热保工作,负载无电压,电流为0;2,输入端开路或短路,7805稳压块1脚无输入电压,7805截止,3脚无输出;3,7805自身故障,由于输入电压过高(正常时小于等于35V),7805内稳压电路元器件击穿,造成无输出。



1.电路没问题,输出有5V,那么测量时有没有负载?没负载的话,只有上电时负载电容的充电电流及工作时负载电容的漏电流。

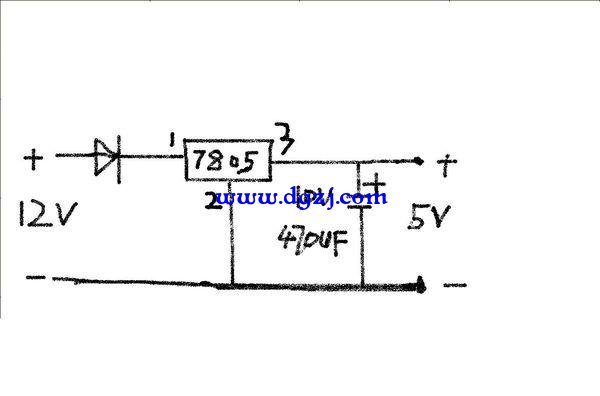

2.输入20伏,输出5V。这有约15V的压降在7805上,若负载电流为十几二十毫安,那还好,否则请注意散热问题。
最最简单就是输入端加个大约十伏输入然后测量输出端有五伏一般不会有问题,至于你说的没有输出电流是空载的情况下吧,如果你觉得有问题再输出端接个一百欧电阻,起码要两瓦的电阻在测量输出电压还有五伏然后测量输出电流,怎么测不用教你了吧…一般最大体积的7805金封的最大输出电流在1000ma,各种封装不同输出电流也就是功率不一样,有四五种封装的三端7805。看你需要功率安装。
