住宅配电箱和办公楼配电箱的区别

时间:2019-12-25 10:58来源:未知 作者:admin 点击:
首先住宅配电箱和办公楼配电箱有很多的相同点,那就是有很多的相同安装要求,同时在安放位置、低压器件配置、供电方式、接线等方面也有不同的一些地方。下面我们就分别说说两

首先住宅配电箱和办公楼配电箱有很多的相同点,那就是有很多的相同安装要求,同时在安放位置、低压器件配置、供电方式、接线等方面也有不同的一些地方。下面我们就分别说说两者不同的地方。
住宅配电箱和办公楼配电箱的区别
不同点之一两者配电箱设置位置不同
虽然住宅楼和办公楼的配电箱都是依据图纸进行配置和布局的,但住宅楼是按三级配电进行的。在住宅小区一般有配电室,住宅中的每层楼的家用配电箱安置在所处的每层楼上,这样便于用户在出现问题时进行操作,从开发商的角度来说可节省导线。而办公楼的配电箱一般设置位置比较集中,一般设置有配电室,由于办公楼的功能各不相同,因此接线方式也不相同,比住宅配电箱接线复杂些。
住宅配电箱和办公楼配电箱的区别
不同点二是两者设备配置不同

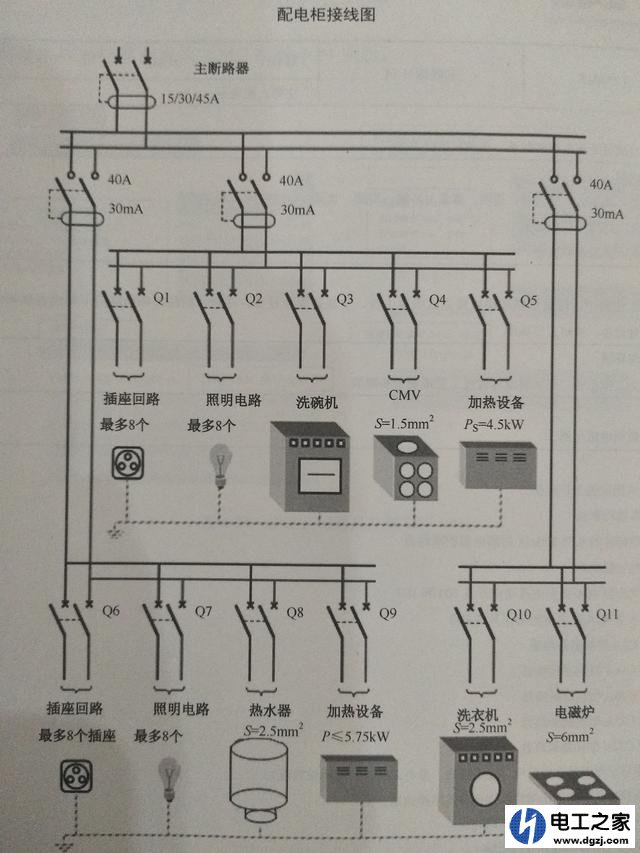

一般住宅家用配电箱配置低压器件少和仪表少,住宅楼配电箱主要配置有电度表、空气开关、家用漏电保护器,其规格要求控制插座的断路器用16A的,控制照明用的配电器用10A的,漏电保护器用30mA高灵敏度的。而办公楼配电箱除配置空开、电度表外一般还会根据要求配置交流电压表、交流电流表、指示灯等。其中漏电保护所用的规格一般有30mA用于保护人身安全,300mA用于防火、500mA用于保护设备安全。
住宅配电箱和办公楼配电箱的区别
不同点三配电规格不同:住宅家用配电箱一般用单相电(L、N、PE)220V进行配电、而办公楼配电箱会根据需要设置三相四线制(L1、L2、L3、N、PE)220V/380V进行配电。
住宅配电箱和办公楼配电箱的区别

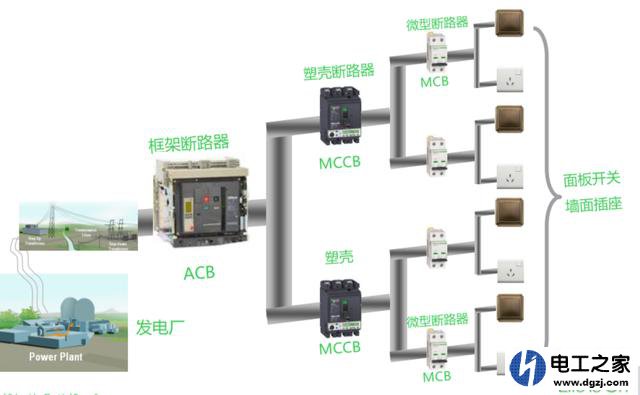

不同点之四供电方式的选择不同:普通住宅用的一般是三级负荷单电源供电方式;而办公楼根据负荷的要求,有的会设置两个电源供电。特别重要的办公楼配电箱要设置两个独立的电源供电,例如医院等场所的办公楼;在一般照明配电方式有放射式的配电方法、树干式的配电方法、混合式的配电方法。住宅配电箱所用的是树干式的配电方式;办公楼配电箱一般用混合式,比较重要的场合有的还要用可靠性高的放射性配电方式。
住宅配电箱和办公楼配电箱的区别
