配电箱图识图方法_配电箱系统图识图解

时间:2018-04-08 16:05来源:未知 作者:admin 点击:
配电 箱图识图方法_ 配电箱 系统图识图解 红色框框表示一个配电箱,里面装着 电气 元件, 断路器 等。 下面分部分解读: 第一部分:此部分是配电箱的进线,表示电源的由来。 第二

配电箱图识图方法_配电箱系统图识图解
配电箱图识图方法_配电箱系统图识图解

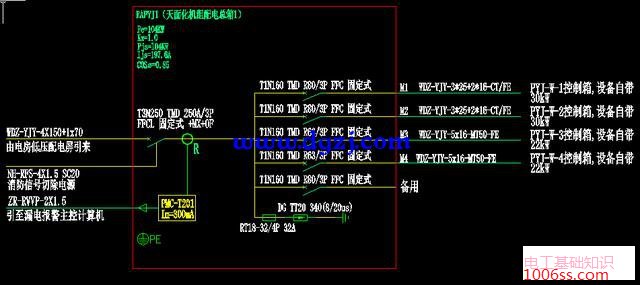

红色框框表示一个配电箱,里面装着电气元件,断路器等。

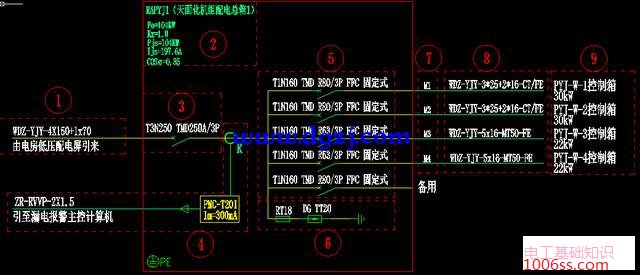

下面分部分解读:
配电箱图识图方法_配电箱系统图识图解

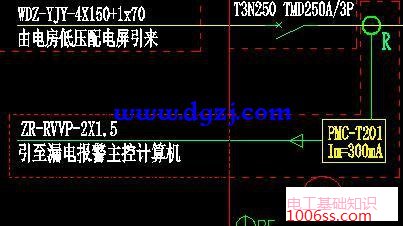

第一部分:此部分是配电箱的进线,表示电源的由来。
配电箱图识图方法_配电箱系统图识图解
第二部分:此部分是配电箱的参数
Pe设备容量,Kx需要系数,Pjs计算容量,Ijs计算电流,cosφ功率因数
配电箱图识图方法_配电箱系统图识图解
第三部分:此部分是主开关
配电箱图识图方法_配电箱系统图识图解
第四部分:此部分是电气火灾探测
R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器,用于探测电气线路中的漏电流大小,接于探测模块(如图中的PMC),后再连接至主机。
配电箱图识图方法_配电箱系统图识图解
第五部分:此部分是分开关
配电箱图识图方法_配电箱系统图识图解

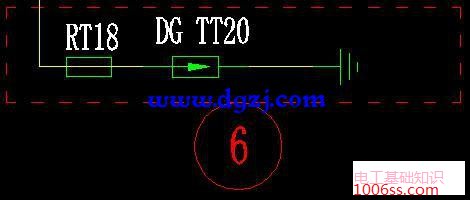

第六部分:RT18熔断器+DG浪涌保护,并且浪涌接地
浪涌的作用简单直白的理解就是释放掉过电压,熔断器的作用是对浪涌损坏而发生故障进行保护,避免事故扩大。
配电箱图识图方法_配电箱系统图识图解
第七部分:这部分表示的是回路数,回路1,回路2,回路3等等
配电箱图识图方法_配电箱系统图识图解
配电箱图识图方法_配电箱系统图识图解

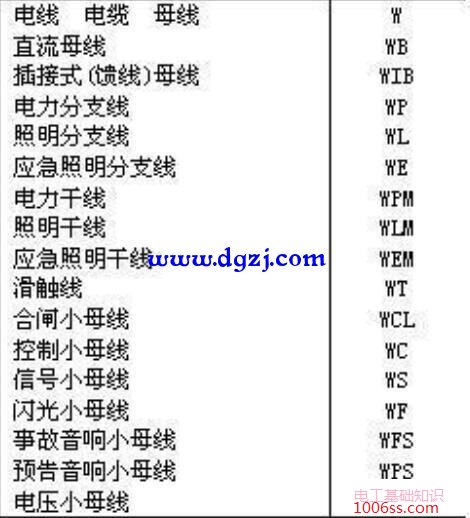

比如:照明分支,用WL1,WL2,WL3表示

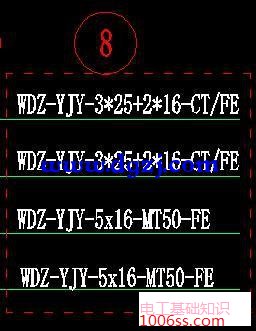

第八部分:这部分表示配电箱出线回路所用的电线,线径大小,还要敷设方式。
配电箱图识图方法_配电箱系统图识图解

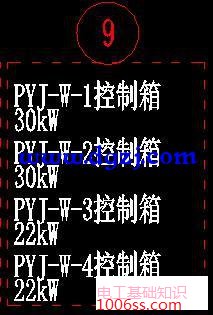

第九部分:这部分表示要接的负载和功率
配电箱图识图方法_配电箱系统图识图解
