浴霸开关的正确接线方法

时间:2019-02-04 16:33来源:未知 作者:admin 点击:
很多朋友想自己给家里安装浴霸开关,但又不知道该怎样接线,现在我来详细教大家浴霸开关的正确接线方法。 浴霸一般有五个开关,分别是照明、换气、吹风和两个风暖开关组成。

很多朋友想自己给家里安装浴霸开关,但又不知道该怎样接线,现在我来详细教大家浴霸开关的正确接线方法。
浴霸开关的正确接线方法

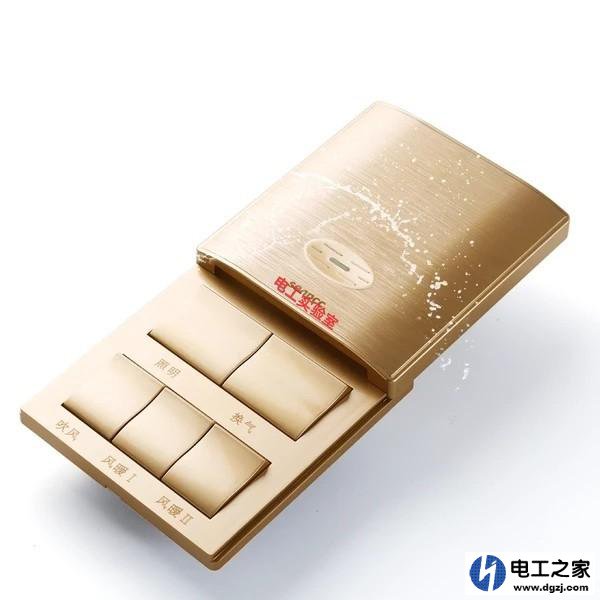

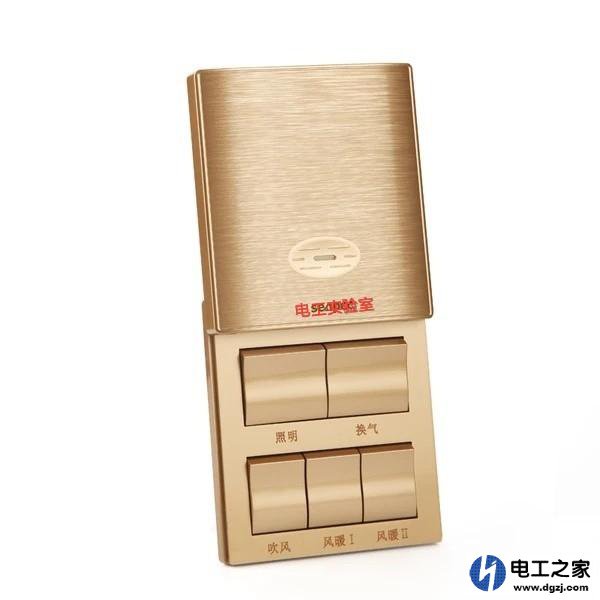

浴霸一般有五个开关,分别是照明、换气、吹风和两个风暖开关组成。
浴霸开关的正确接线方法
我们在接线的时候只需要按对应的电线接到五个开关,其中面板后面有六个接头,L是接火线。
浴霸开关的正确接线方法

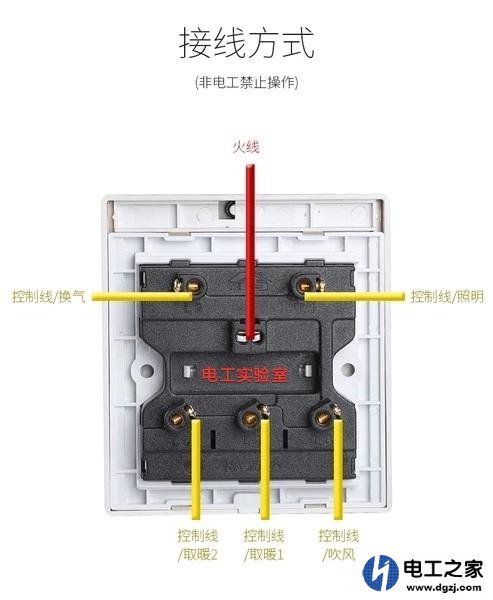

大家看看接线图!红色线是接到漏电开关的火线端子,五条黄线分别接到浴霸,简单明了。
这几年流行的浴霸都是吹暖风的,有照明,换气,吹风,加热几个功能。一般加热分了两档,两档全开的时候热量最大。每个功能需要一个开关控制,需要一条火线。再加上进线,一共要穿好6根线,建议最少也得用2.5平方的铜线。
给大家介绍一个简单的接线方法。先把浴霸开关拆下来安装到墙上,从浴霸上拆出来5根线接到卫生间留好的电线上,缠好胶布。同上电,大开浴霸开关,用尖嘴钳夹住电线接到任意一个浴霸开关的接线端子上,这时候如果灯亮了,说明这根线是管灯的线,就把这根线接到浴霸开关写着照明两个字的接线端子上,换气,取暖以此类推。
注意一点,浴霸的换气和吹风都是电机在动,听起来声音一样,容易接反。把手放到吹风口和换气口就能试出来。
