DFN0606 MOSFET:小封装里的高效器件

时间:2023-05-12 11:26来源:未知 作者:admin 点击:
对于移动和便携式产品应用中,尤其是可穿戴设备来说,准则是更精简、更高效。通过使用高效的开关选项,设计者可以拥有更多空间来嵌入功能,同时最大限度降低电池消耗。 Nexpe
尺寸(mm)  0.62 x 0.62 x 0.37极性VDS
(V)VGS
(V)VGSth
最小值
(V)VGSth
最大值
(V)ESD保护(kV)导通电阻典型值(mΩ)
(VGS = 4.5 V) N2080.450.951.8260PMH260UNE0.450.951470PMH600UNE3080.450.951.7400PMH400UNE0.450.952550PMH550UNE60201.12.122100NX7002BKHP2080.450.951.8550PMH550UPE0.450.9511000PMH950UPE3080.450.951.8850PMH850UPE100.450.952

审核编辑:郭婷

(责任编辑:admin)

对于移动和便携式产品应用中,尤其是可穿戴设备来说,准则是更精简、更高效。通过使用高效的开关选项,设计者可以拥有更多空间来嵌入功能,同时最大限度降低电池消耗。Nexperia新发布的小信号MOSFET采用超小型DFN0606,拥有低导通电阻,能够节省大量空间

新一代智能手机智能手表/健身跟踪器、耳塞和GPS跟踪器继续拓展着科技的边界。当然,它们都有一个共同点,空间有限,很难容纳消费者想要的所有功能,并且还需要更长的电池续航能力。为了与可穿戴设备的新发明保持一致,设计者一直在努力寻找满足每种功能的高效解决方案。

低导通电阻的超小型MOSFET

在一系列低电压开关方面,小信号MOSFET是理想的选择,Nexperia新推出的PMH系列20/30 V、N沟道和P沟道器件,在超小型DFN0606中处于领先地位。它们可在0.62 x 0.62 mm占位面积中实现低导通电阻。凭借这些器件中使用的先进工艺技术,Rdson方面可以轻松地在更大的封装(DFN0806和DFN1006)中与许多器件竞争。

除了低导通电阻,它们还提供出色的ESD性能,并且仅需 0.7 V 的阈值电压即可工作,这对于低驱动电压的便携式产品应用至关重要。Nexperia的DFN0606产品组合也具有与DFN1006封装相同的0.35 mm间距,简化了设计和制造,同时具备高性能和空间优势。凭借我们大批量生产制造能力,可以快速扩产,尽可能满足市场需求。

DFN0606 MOSFET:小封装里的高效器件

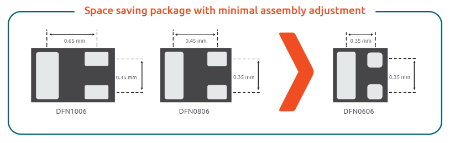

DFN0606超小型封装

人气旧款已经焕然一新

除PMH系列之外,Nexperia还将发布采用DFN0606封装的NX7002BK。这款超小型封装久经实践证明60 V、N沟道Trench MOSFET,使设计人员可以选择在各种占位空间和封装形式中实现相同的性能。从引脚SOT23、SOT323和SOT363到分立式扁平无引脚DFN1010、DFN1006和DFN0606。

DFN0606 MOSFET概览



封装  DFN0606-3
