MOSFET、IGBT、可控硅知识科普

时间:2023-09-04 11:36来源:未知 作者:admin 点击:
六、 MOSFET 1、概念: 功率场效应管也分结型、绝缘栅型。但通常指后者中的MOS管,即MOSFET。 2、分类: 它又分为N沟道、P沟道两种。器件符号如下: G:栅极、D:漏极、S:源极 图2-11:

六、MOSFET

1、概念:

功率场效应管也分结型、绝缘栅型。但通常指后者中的MOS管,即MOSFET。

2、分类:

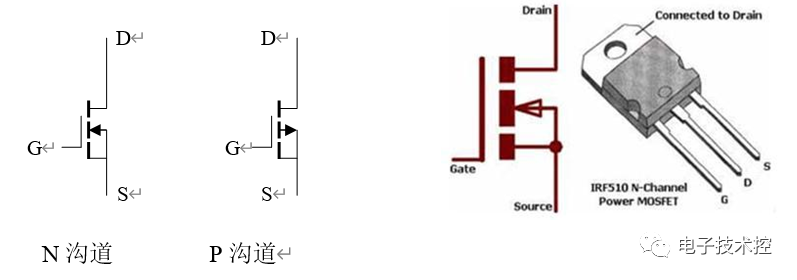

它又分为N沟道、P沟道两种。器件符号如下:

MOSFET、IGBT、可控硅知识科普

G:栅极、D:漏极、S:源极 图2-11:MOSFET符号及器件

耗尽型:栅极电压为零时,即存在导电沟道。无论VGS正负都起控制作用。

增强型:需要正偏置栅极电压,才生成导电沟道。达到饱和前,VGS正偏越大,IDS越大。

一般使用的功率MOSFET多数是N沟道增强型。

3、主要参数:

漏极/源极电压VDSS:D/S极之间的额定电压

栅极/源极电压VGSS:D/S极之间的额定电压

漏极电流ID:管子的驱动能力指标,通过漏极的额定电流

允许沟道损耗PCH:耐热指标

4、特点:

输入阻抗大(1万兆欧以上),栅极电流基本为零。驱动功率小,速度高。

5、作用:

适用于高速要求的中小电流放大(100A内)。

七、绝缘栅双极晶体管IGBT

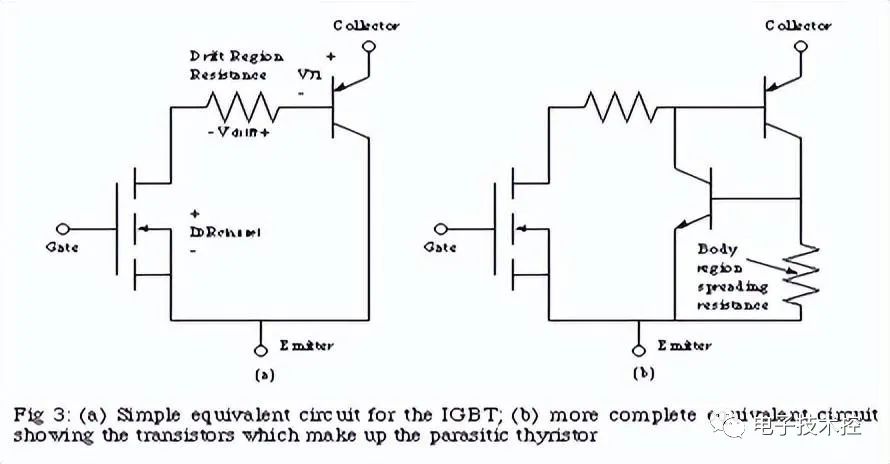

1、原理:

相当于用场效应管做输入,晶体管做输出的复合管。

MOSFET、IGBT、可控硅知识科普

图2-12:IGBT原理图

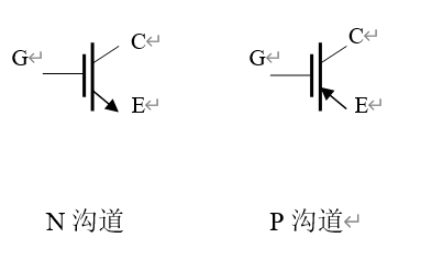

2、该器件符号如下:

MOSFET、IGBT、可控硅知识科普

图2-13:IGBT符号

3、特点:输入阻抗高,速度快,热稳定性好。通态电压低,耐压高,电流大(几千安)。

4、主要参数:

1)集电极、发射极间电压VCES:栅极、发射极间短路时的集电极、发射极间最高电压。

2)集电极电流IC:集电极允许的最大直流电流。

3)耗散功率PC:单个器件允许的最大自身消耗功率。

4)结温Tj:元件连续工作时,允许的最高温度。

其它还有一些参数,如关断电流、漏电流、饱和压降等。

5、作用:

适用于高速要求的大电流放大,多用于:

1)变频器的功率输出。

2)开关电源的功率输出。

3)机器人数控机床等伺服驱动板的功率输出。

事实上,以上装置的损坏,有相当部分是坏在功率器件,原因多数来自负载的过载、短路等,在负载问题消除后,更换功率器件即可,未必整个更换部件。

八、可控硅(SCR)

1、主要参数:

额定通态平均电流IT:代表了可控硅的电流驱动能力。

反向阻断峰值电压VPR:反向控制管子关断的电压。

控制极触发电流Ig:触发可控硅导通的最小电流。

维持电流IH:没有触发的情况下,维持可控硅导通的最小源、漏级电流。

2、作用:整流、逆变,一般用于电源、拖动驱动电路

目前,工艺设备中使用可控硅作为电源、驱动的越来越少,逐步被IGBT取代,但千安以上的大电流驱动还有很广泛的应用,比如发电厂、焊机。

3、特点:

电流大(可以到几千、上万安培),但开关速度慢。大电流的可控硅关断往往需要辅助电路。

MOSFET、IGBT、可控硅知识科普

图2-14:可控硅符号
