成功的模拟半导体产品往往比以数字为重点的同类产品在市场上停留的时间要长得多。这意味着，多年来，已经积累了大量的精密模拟产品目录。在模拟领域，ADI公司拥有最大的产品组合之一。当然，这是一件好事：选择专业产品意味着设计师通常可以找到与任何类型应用需求密切相关的零件。该产品组合的构建得益于了解工程师应用于元件选择和设计实现的标准，以及ADI在模拟技术发展50多年中获得的见解。

准确可靠的模拟解决方案对电子设计人员来说比以往任何时候都重要，这需要从广泛的可用产品系列中明智地选择零件。事实上，高精度模拟技术的卓越性能是新应用和传统应用的关键差异化因素。但领先的模拟产品比以往任何时候都更加复杂，精密信号链上的潜在器件组合数量要多得多。但模拟并不是一个放之四海而皆准的领域：每个应用都有独特的要求，需要独特的信号链。

与此同时，信号链设计工程师面临着越来越多的解决方案选项和更高的信号处理复杂性，原型制作时间和上市时间的压力也越来越大。

所有这些因素都要求更快地选择、评估和采用高性能技术。

通过精密信号链设计过程的更简单途径

ADI继续突破我们技术的性能和可及性的界限。作为ADI公司致力于解决最大信号处理挑战的一部分，我们还致力于为使用ADI产品进行设计的工程师提供易于选择、评估和部署的行业领先技术。

这促使ADI公司开发了一套有针对性的面向应用的元件组合，以及评估工具、设计导入工具和指南，所有这些都捆绑到其精密信号链平台产品中。

其目的是让ADI公司的大量高性能精密信号链元件产品组合为每位设计工程师服务，无论他们对产品有多么有经验和熟悉程度。

这些精密信号链利用整个组织的知识——来自组件、系统、应用和设计工具方面的专家——为设计工程师提供了一系列针对各种关键标准进行优化的解决方案。它们使工程师能够选择提供行业领先性能的完整信号链，就像他们以前在单个组件级别所做的那样。

为了说明新方法如何影响工程师设计过程的各个方面，让我们看一下精密窄带宽类别的示例。窄带宽应用的特点是对测量精度、稳定性和可重复性的要求。在过程控制、科学仪器、电子测试和测量以及半导体制造设备等市场领域通常需要窄带宽信号链。

ADI公司设计精密窄带宽电路的新方法首先针对应用进行了优化的建议元件选择。以下是用于高精度电压和电流测量的示例电路：

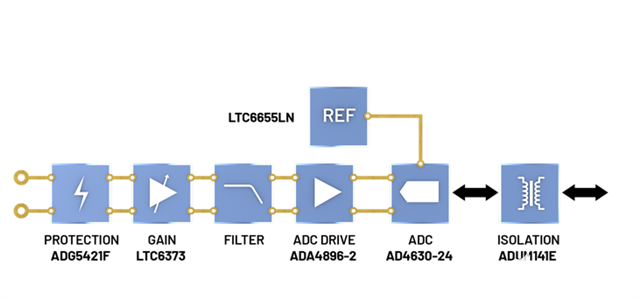

精密窄带宽自适应电压测量低延迟信号链

如果应用要求在低延迟应用中快速建立，则在线工具显示了基于AD4630-24的推荐元件选择，AD24-<>是一款<>位SAR ADC，可在高采样速率下提供业界领先的精度和稳定性。

但是，不同的电压和电流测量应用可能需要更高的直流精度和稳定性，而不是更快的建立速度。该在线工具也考虑到了这一点，基于32位AD7177-2 Σ-Δ ADC提供不同的元件选择。

在精密窄带宽类别中，其他应用也得到了满足，每个应用都有自己的组件选择和广泛的优化选项。它们包括：

自适应电压驱动

产生正弦波电压

精密信号链设计的各个方面都包含在其他类别中，包括精密宽带宽、隔离栅极驱动和检测以及精密低功耗。

支持电路设计人员的工具套件

元件的选择只是简化模拟电路设计人员工作的第一种方式。每个精密窄带宽应用都由知识渊博的ADI工程师提供指导——视频、教程、技术文章和应用笔记提供了有关关键信号链主题的多层次教育。

随着设计工程师进入组件评估阶段，ADI公司提供模型和参考设计，例如基于20位、±5 LSB INL电压输出DAC5791的可编程20位、线性、精密、双极性±1V直流电压源。精密DAC误差预算在线工具与越来越多的评估板相辅相成，这些评估板为元件评估提供了现成的硬件平台。

一旦选择了应用的元件，支持将继续贯穿设计和集成阶段，提供高性能工具，如LTspice、滤波器向导、电源管理工具、ADI DiffAmp Calc工具和IBIS模型。

需要设计支持？前往精密技术信号链论坛，查找资源、提问并与工程师和ADI产品专家联系。在设计过程的每个环节，支持、指导和工具都在手边。

嵌入产品设计的用户友好理念

模拟设计不应比必要的难度和复杂性更困难和复杂，这种信念甚至延伸到ADI公司精密信号链组件的设计中。最新的AD4630系列SAR ADC就是一个很好的例子。这些产品的出色性能为设计人员提供了比以往更大的误差和功耗预算裕量：24位AD4630-24（用于上述电压和电流测量应用）在整个工作温度范围内的最大INL为±0.9 ppm，在15 MSPS时每通道功耗仅为2 mW，典型动态范围为106 dB。

此外，AD4630-24还内置了各种易于使用的特性：简化和通用模拟输入接口、简化基准输入接口和FlexiSPI输出接口。FlexiSPI提供多个串行数据输出，为数据输出提供宽时间窗口，并允许使用低频串行时钟。

使从评估到最终生产的设计过程更加顺畅

精密信号链的设计始终是一项技术要求很高的任务，需要广泛的知识，并应用明智的判断来权衡性能、尺寸、成本和功耗。

但是，这一进程不应比必要的更加困难。借助ADI精密技术信号链平台，模拟设计工程师现在可以使用一套全面的工具、资源和组件，帮助他们将时间集中在他们想要的地方——优化设计上。
