简单运放电路原理分析

时间:2023-04-26 11:26来源:未知 作者:admin 点击:
1.运放模型与特性 1.1基本概念 ●“虚断”:在理想情况下,运放的输入电阻无穷大,流入运放输入端 电流 为0,可认为反相与同相输入端之间相互断路,称之为“虚假断路”。 ●“虚

1.运放模型与特性

1.1基本概念

●“虚断”:在理想情况下,运放的输入电阻无穷大,流入运放输入端电流为0,可认为反相与同相输入端之间相互断路,称之为“虚假断路”。

●“虚短”:当运放引入负反馈且开环增益A足够大时,V+ - V-近似为0,即V+ = V- ,相当于短路,称之为“虚假短路”。

1.2运放抽象

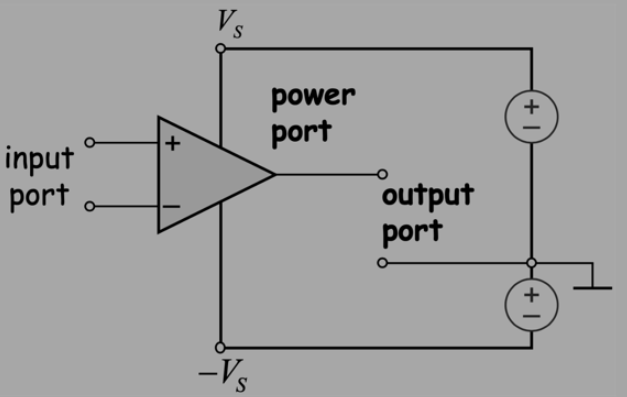

●运放抽象:4端口元件

1).正电源输入端口

2).负电源输入端口

3).信号输入端口:

简单运放电路原理分析

a.同相信号输入端:输入增加则输出增加

b.反相信号输入端:输入增加则输出下降

4).信号输出端口

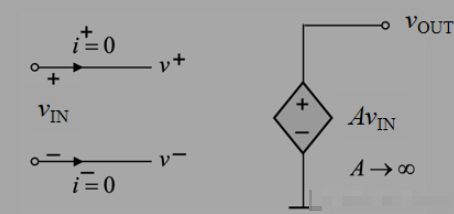

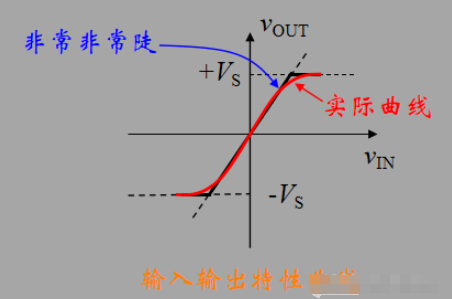

1.3运放理想模型

简单运放电路原理分析

●理想模型特性:

简单运放电路原理分析



简单运放电路原理分析

2.简单运放电路

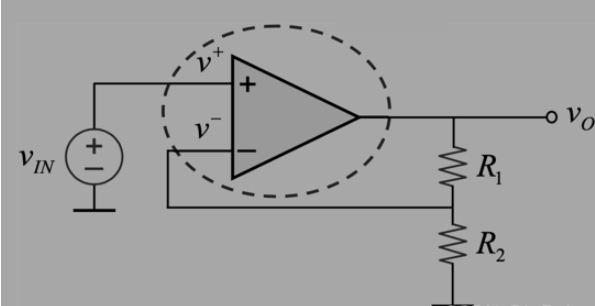

2.1同相放大电路

简单运放电路原理分析

●当开环增益A很大时:

简单运放电路原理分析

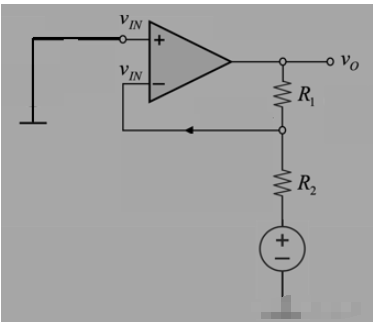

2.2反相放大电路

简单运放电路原理分析

●当开环增益A很大时:

简单运放电路原理分析

●反相放大器输出电阻

●反相放大器输入电阻

3.负反馈

●概念:输出信号的一部分被回馈到电路的输入端,进而影响输出信号,从而抑制了运放的基本特性。

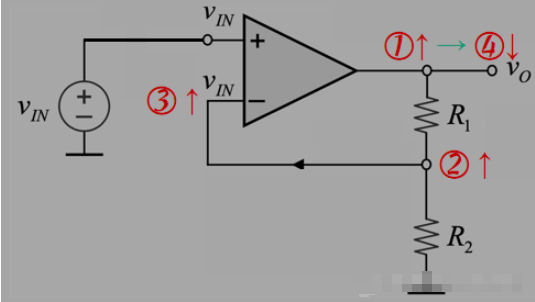

●负反馈工作过程:

简单运放电路原理分析

●负反馈改善了电路的性能:

1).增加稳定性

2).改变输入输出阻抗

3).增加带宽

●电压跟随器:输入电压等于输出电压,可以起到隔离和增大输出等作用。
