实验名称：功率放大器在抗疲劳高压电压电材料研究中的应用

研究方向：压电材料

实验内容：

利用函数发生器设置想要加载在样品两端的波形，将电压信号输入安泰电子的ATA-2161电压放大器，根据自己所需电压设置放大器放大的倍数，并将放大的正负输出端分别加载于负载两端，同时在实验过程中，利用放大器尾端监视接口连接示波器，实时检测实验过程中电压信号。对材料施加交流电压循环测试，检测其抗疲劳特性。

测试目的：检测材料在疲劳循环下的电学性能变化

测试设备：函数发生器、高压放大器、示波器

放大器型号：ATA-2161

实验过程:

实验目的是测试压电陶瓷在经过不同周次循环后电学性能特性，压电陶瓷片表面被银后放在特制的加压模具中，整个模具浸泡在硅油中，防止高压产生的电火花引发危险。首先利用函数发生器设置想要加载在样品两端的波形，将电压信号输入ATA-2161电压放大器，根据自己所需电压设置倍数，并将放大的正负输出端分别夹在模具的正负极，整个实验过程中，在放大器尾端连接示波器，实时检测实验过程中电压信号。

测试结果:

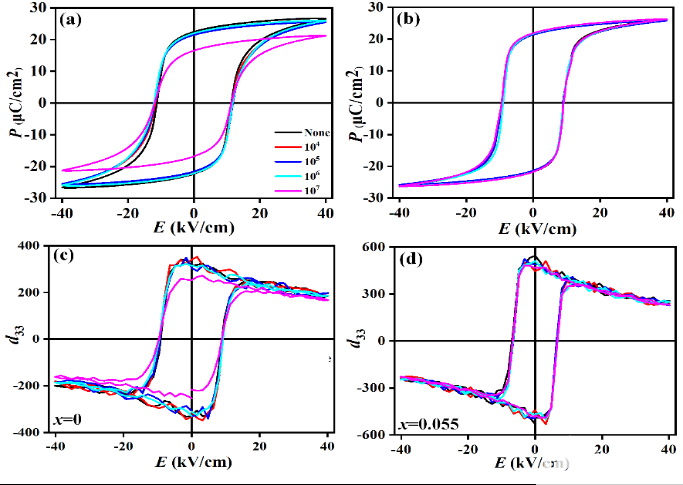

利用ATA-2161高压放大器对样品进行加压测试后，通过所加电压频率及时间测算电场循环的频次，在施加不同次数的电压后，放入专门测试仪器中测试其电学性能，具体结果如下图所示，左右两列为不同组分的性能测试图，对比改性前的组分，改性后的组分有明显的电场抗疲劳效应，施加电场循环后仍能保持很好的电学特性。

放大器在该实验中发挥的效能：将函数发生器中的电压信号放大
