最近刚交gds，趁热打铁总结一下需要跟layouter沟通的注意事项。略过内心吐槽一万字……我琢磨着下次先弄一个checklist，然后每日三省吾身才好……

A. 先说说信号通路有关的：

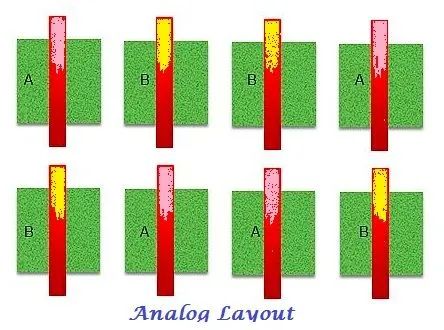

重点需要matching的管子标注在schematic上面；（common centroid）

保证信号通路尽量笔直而且够短；（如果是走电流的通路，拐角的地方可以走45°。如果出现off grid的drc error，layouter会加一点东西，改起来不难）

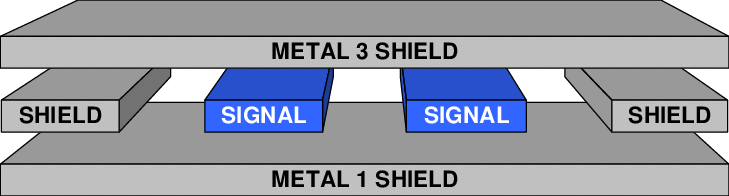

特别敏感的通路记得加上shielding，比如用m4走线，那就左右各加一条m4，上下m3和m5都加上，然后把shielding的线连到vss去；

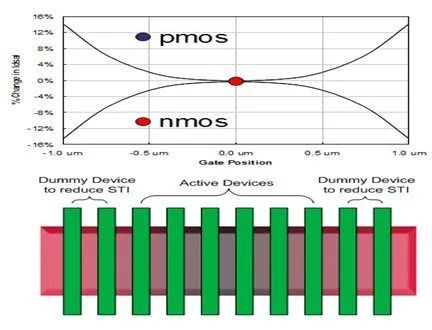

有时候layouter加的dummy还是不够。我记得好像为了防止STI，dummy最好大于1um宽。面积够用就多加点，反正最后为了过drc的density check还得加dummy filling呢！

B. 再说一下电源和地的走线：

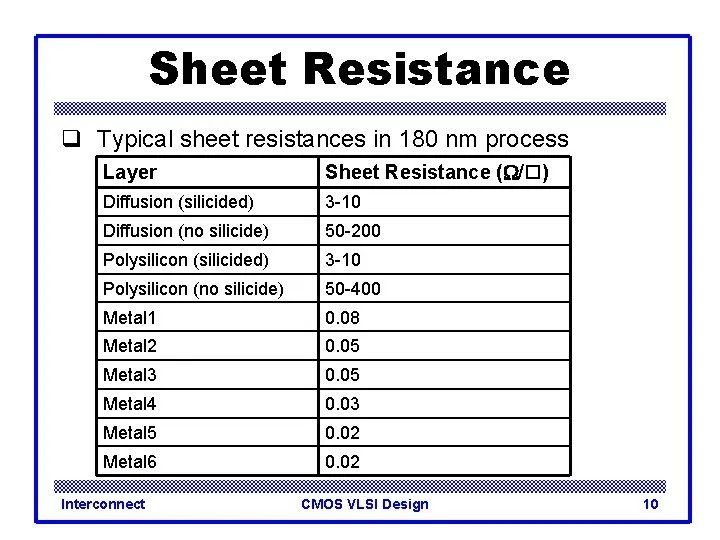

大电流自然是需要用高层金属走线（高层金属比底层的厚很多），能宽一点就宽一点，毕竟算导线的电阻是用方块电阻的，两条线一样都是10um，一条是1um宽，一条是0.5um宽，后者的方块电阻就是前者的两倍了。（老大前天跟我说之前遇到过从pad到core，vdd降低了1V的情况……可怕极了）

高层金属的电阻率要远低于低层

layouter很习惯在device上面盖一层一层的vdd和vss走线，然后用多层的via垂直打孔下来，因为可以缩短走线的长度而且让版图更加紧凑；对于不那么敏感的模块，这样子问题不大；但是有一些很敏感的模块就别这样了，记得提前告知layouter；

电流很大的话，core尽量离vdd，vss的pad近一些，不用非把core放在正中间；

C. 其他需要注意的地方：

如果不想让dummy filling加在chip core上面，记得让layouter加block marker；当然有可能同时带来drc的density过不了的情况。有必要的话问问能不能waive掉，说不定可以呢？

其实不想浪费面积，可以让layouter在多余的地方加上mosfet做去耦电容放在电源和地之间(或者reference电压和地之间)，先画一个基本涵盖了全部层的unit，然后把空地都摆上好了；

提前注意一下可能出现antenna问题的地方：解决办法除了大家都知道的跳线，还有加buffer，还有在走线旁边挂一个反偏的diode；哪种容易就用哪种吧^_^参考解决方法

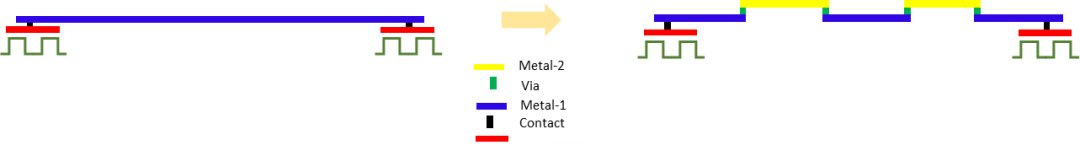

跳线：Jumper Insertion or Metal hoping



加反偏的diode：Antenna diode insertion

LDO的话，如果同时给几个block供电，记得用star connection，别一条线先到block a再到block b……尽量保证LDO到各个block的距离差不多；

有时间的话，其实可以自己先摆好device，再让layouter在上面画各种连线，毕竟我们designer其实只相信自己对吧？^_^

越是靠近deadline越不能慌，肯定有人一直赶着push，但是一旦发现layout需要改的地方，就立刻联系layouter改，毕竟chip回来能不能work都是designer的锅，layouter可不会背锅呢。都是layout review过的，designer当时没看到问题那就是designer的事情……（作者君干过最后差点误删自己的working directory的可怕错误，吓死宝宝了，手贱再来一次心脏病就要发作了）
