ADI推出的具有业界最佳失真性能及最低功耗的放大器--ADA4939，扩展了其差分放大器产品系列，在驱动通信基础设施、仪器仪表以及其它高速设备中的高分辨率模数转换器（ADC）时，它能提供所需的最大性能。ADA4939差分放大器专为驱动当今的14 bit 和16 bit 转换器而优化，在3.3 V单电源下的功耗低于120 mW，在70 MHz频率下的无杂散动态范围（SFDR）达到82 dB。新款差分放大器提供单通道和双通道版本，能驱动高达16 bit分辨率的ADC，如ADI公司的AD9460与AD9461，也可以驱动低功耗14 bit ADC，如AD9246。

ADA4939可以使用差分-差分配置或单端-差分配置。内部共模反馈环路允许用户独立调整输出共模电平，以与 ADC的输入共模电压匹配，同时实现良好的输出平衡和偶次谐波抑制。

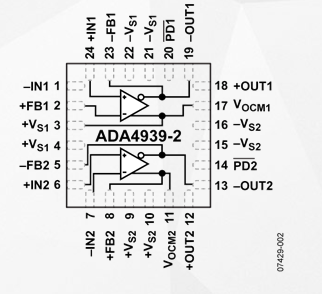

ADA4939特别适合通信应用，例如，在高达100 MHz频率使用低中频（IF）与基带信号处理的手机基站中，要求14 bit 和16 bit 的精度，双通道ADA4939-2非常适合驱动正交解调器方案中使用的双ADC，在100 MHz提供-80 dB的低串扰，同时保证增益和相位匹配。

ADA4939采用ADI公司专有的硅锗（SiGe）互补双极工艺制造，具有极低的失真度，输入电压噪声为2.3 nV/rt Hz，-3 dB带宽为1.4 GHz （G=+2），压摆率为5000 V/？S。采用3.3 V~5 V电源电压，工作温度范围为 ？40℃～+105℃。
