采用万用表检测结型场效应管的步骤和方法

时间:2022-11-23 11:59来源:未知 作者:admin 点击:
1.判别电极与管型 (1)将 万用表 的转换开关置于 电阻 挡的RX100挡或RXlk挡。 (2)用黑表笔任接一个电极,用红表笔依次触碰另外曲个电极,进行 测量 。 (3)判断:若两次测得的电

1.判别电极与管型

(1)将万用表的转换开关置于电阻挡的RX100挡或RXlk挡。

(2)用黑表笔任接一个电极,用红表笔依次触碰另外曲个电极,进行测量

(3)判断:若两次测得的电阻阻值近似相等,则表明该黑表笔接的是栅极G,另外两个电极分别是源极S和漏极D。结型场效应晶体管的源极S和漏极D在结构上具有对称性,可以互换使用。若两次测得的电阻阻值均很大,则说明测的是PN结的反向电阻,可判定是N沟道场效应管。若两次测得的电阻阻值均很小,即说明测的是正向PN结,即正向电阻,可判定是P沟道场效应管。黑表笔接的是栅极G。若不出现上述情况,可以调换黑、红表笔按上述方法进行测试,直到判别出栅极G为止。

2.判断结型场效应管的好坏

(1)将万用表的转换开关置于电阻挡的RX10挡或RX100挡。

(2)测量源极S与漏极D之间的电阻,通常在几十欧到几千 欧之间(在手册中可知,各种不同型号的管,其电阻值是各不相同的)。

(3)判断:若测得阻值大于正常值,可能是由于内部接触不良;若测得阻值是无穷大,可能是内部断极。

(4)将万用表的转换开关置于电阻挡的RXlOk挡。

(5)再测栅极Gl与G2、栅极与源极、栅极与漏极之间的电阻值。

(6)判断:若测得其各项电阻值均为无穷大,则说明管子是正常的;若测得上述各阻值太小或为通路,则说明管子是坏的。要注意,若两个栅极在管内断极,可用元件代换法进行检测。

3.结型场效应管放大能力的检测

(1)将万用表的转换开关置于电阻挡的RX100挡。

(2)用红表笔接场效应管的源极S,黑表笔接其漏极D,测出漏、源极之间的电阻值RSD。

(3)再用手捏栅极G,观察指针偏转情况,万用表指针会向左或向右摆动(多数场效应管的Rg,会增大,表针向左摆动;少数场效应管的RSD会减小,表针向右摆动)。

(4)判断:只要表针有较大幅度的摆动,即说明被测管有较大的放大能力。

对MOS管来说,为防止栅极击穿,一般测量前先在其G-S极间接一只几兆欧的大电阻,然后按上述方法测量。

4.电压测量法检测放大能力(以N沟道场效应晶体管为例)

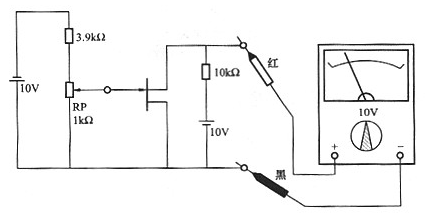

如图所示,将万用表置于OV直流电压挡,表红笔接漏极D,黑表笔接源极S。调节电位器RP,看万用表指示的电压值是否变化。在调节RP过程中,万用表指示的电压值变化越大,则说明该管的放大能力越强。若在调节RP时,万用表的指针变化不大,则说明该管的放大能力很小或已失去放大能力。
