二极管的特性-性质与作用介绍

(一)二极管是什么?

二极管是用半导体材料(硅、硒、锗等)制成的一种电子元器件。它具有单向导电性能特性(具有正向特性和反向特性)，即给二极管阳极和阴极加上正向电压时，二极管导通。当给阳极和阴极加上反向电压时，二极管截止。因此，二极管的导通和截止，则相当于开关的接通与断开。

二极管的符号如图①所示，结构示意图②，单向导电性如图③，各类二极管的符号号如图④。

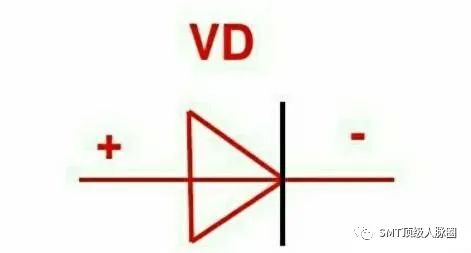

图①二极管的符号

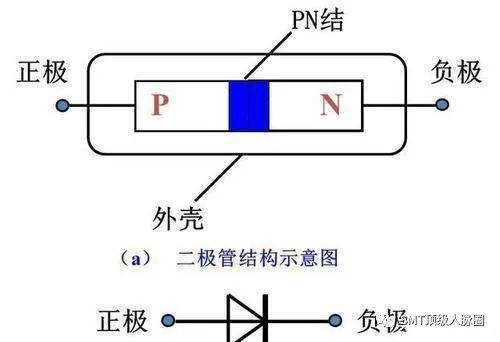

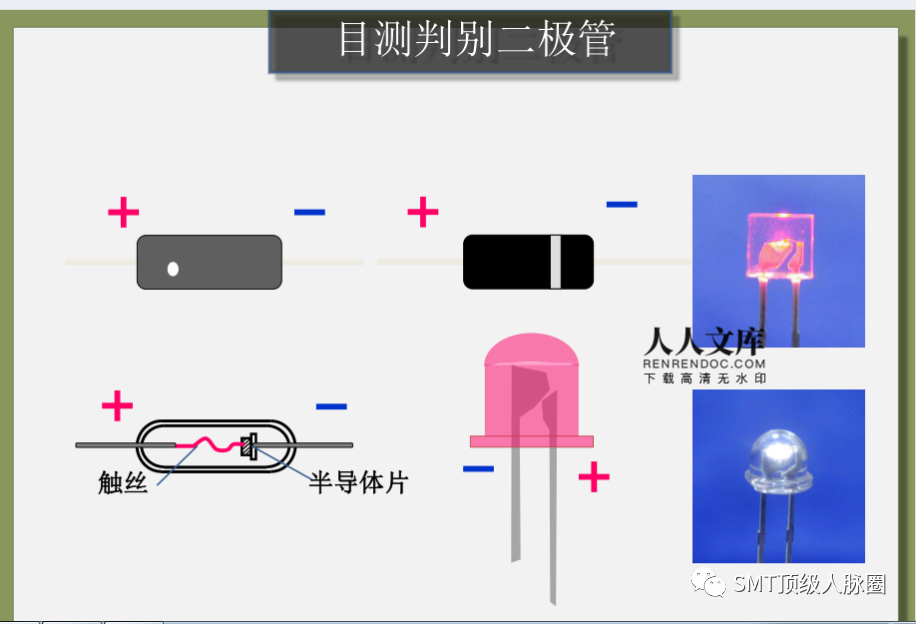

图②二极管结构示意图

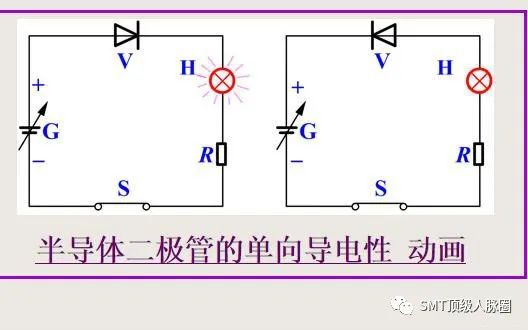

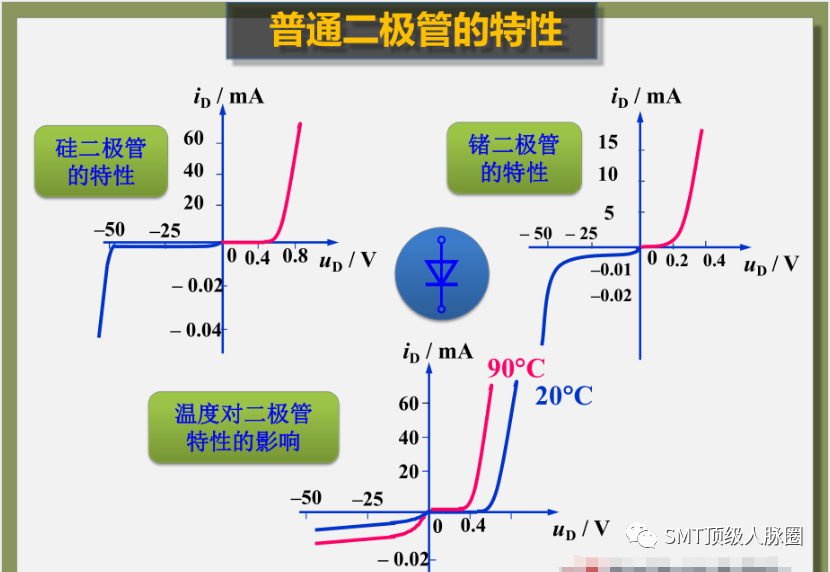

图③二极管的单向导电性

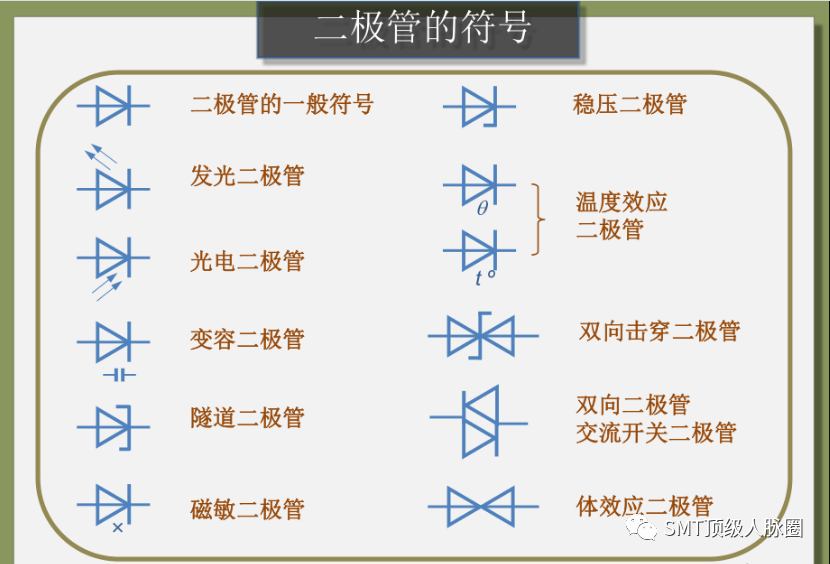

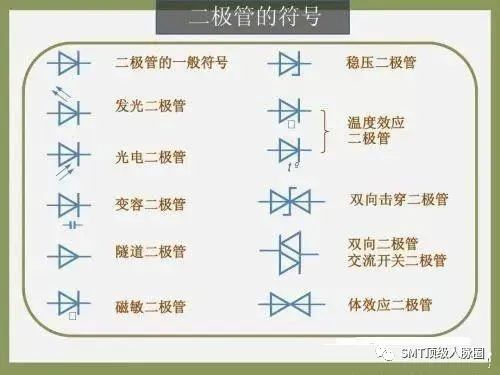

图④各类二极管符号

(二).二极管的作用是什么?

二极管的作用有: 整流电路，检波电路，稳压电路，各种调制电路等，主要都是由二极管来构成的。

(1)整流二极管: 将交流电源整流成为直流电流的二极管叫整流二极管。

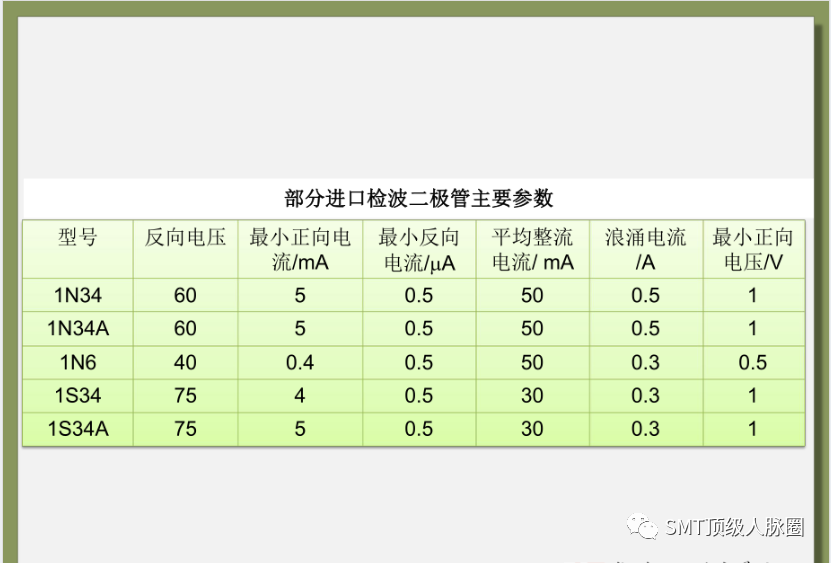

(2)检波二极管: 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

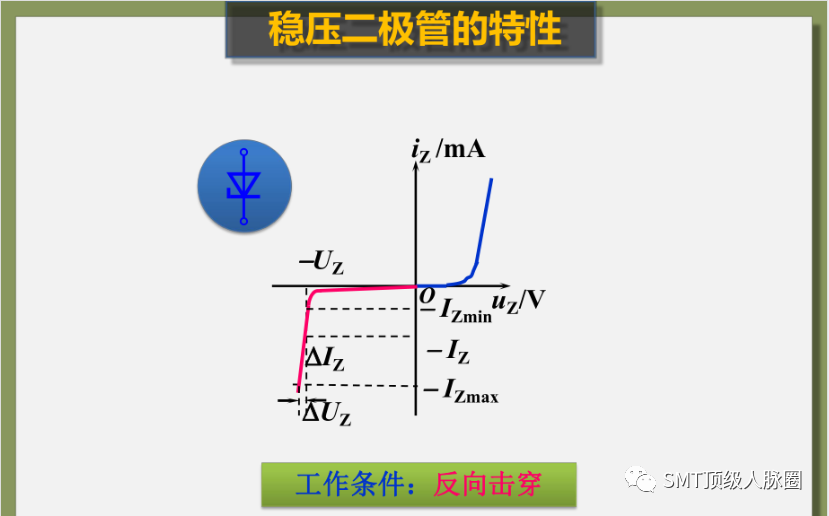

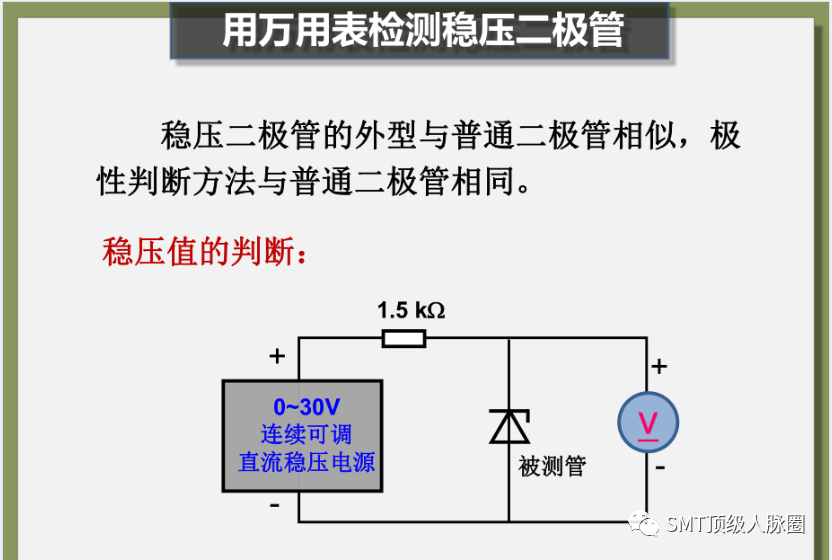

(3)稳压二极管: 它是利用pN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的。

(4)开关二极管: 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能滿足高频和超高频应用的需要。

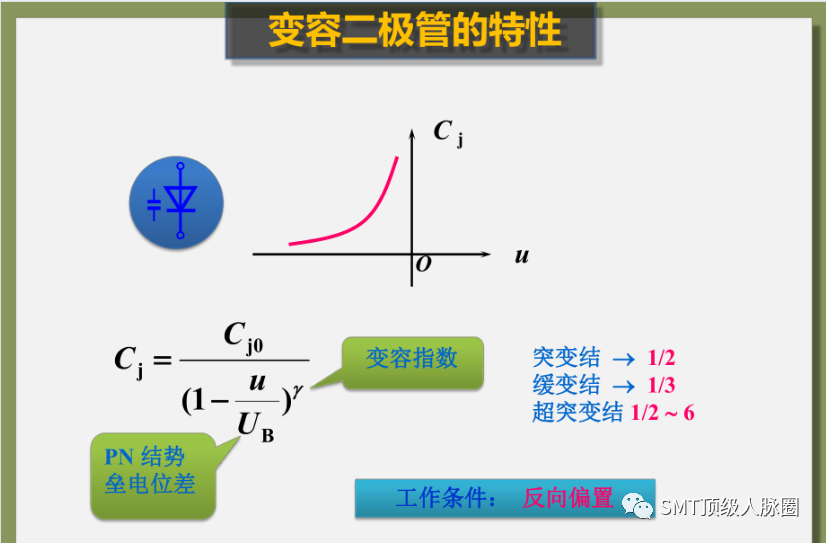

(5)变容二极管: 变容二极管是利用pN的电容随外加偏压变化这一特性制成的非线性电容元件，被广泛应用于参量放大器，电子调谐器及倍频器等微波电路中。

. (6)瞬态电压抑制器TⅤs: 一种固态二极管，专门用于EsD保护。

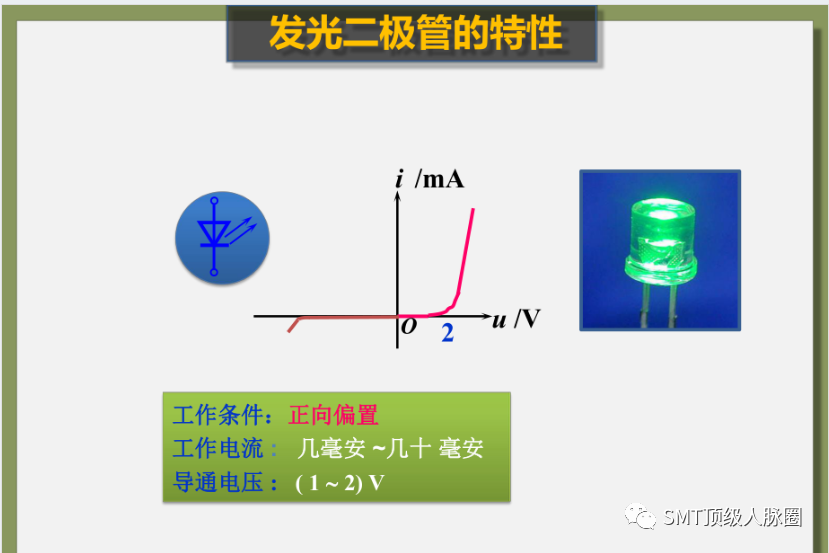

(7)发光二极管: 可发红黄白绿等单光色亮光。

(8)肖特基二极管: 其特长是:开关速度非常快，反向恢复时间特别短，因此，能制作开关二极管和低压大电流整流二极管。

以上常用二极管除外，还有: 限帽用二极管、调制用、混频用、pⅠN型、雪崩、江崎、快速关断、阻尼、双基极二极管等。
