情形一

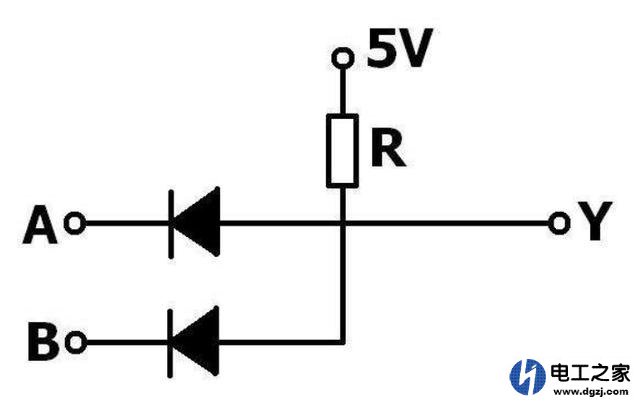

当两个输入都是高电平时，电阻R上没有电流，即电阻R的压降为0，因此输出Y的电压就是5V，即输出高电平，真值表如下:
A: H B: H —> Y: H
情形二
当期中一个输入为低电平时，比如A为低电平，B为高电平，电流从5V通过电阻R，D1到A，这时二极管D1导通，这时输出电压Y为低电平，二极管D2反向截止，真值表如下:
A: L B: H —> Y: L
当A为高电平，B为低电平时分析类似。
情形三
当两个输入都为L电平时，两个二极管都导通，电流从5V经过R后分别流向D1和D2，这时输出Y为低电平，真值表如下:
A: L B: L —> Y: L
所以只要有一个输入为低电平，输出就为低电平，这就是一个简单的与门电路。 (责任编辑：admin)
