RS485总线的标准

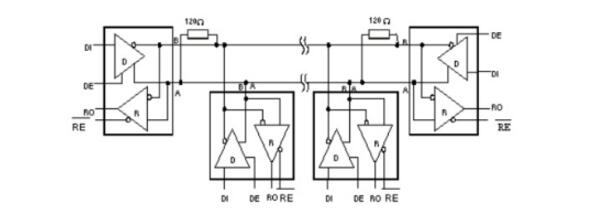

　　rs-485采用平衡发送和差分接收方式实现通信：发送端将串行口的ttl电平信号转换成差分信号a，b两路输出，经过线缆传输之后在接收端将差分信号还原成ttl电平信号。由于传输线通常使用双绞线，又是差分传输，所以有极强的抗共模干扰的能力，总线收发器灵敏度很高，可以检测到低至200mv电压。故传输信号在千米之外都是可以恢复。rs-485最大的通信距离约为1219m，最大传输速率为10mb/s，传输速率与传输距离成反比，在100kb/s的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。rs-485采用半双工工作方式，支持多点数据通信。rs-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。如果需要使用星型结构，就必须使用485中继器或者485集线器才可以。rs-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

　　RS-485总线芯片的选型

　　RS-485总线芯片的选型RS-485接口已广泛应用于工业控制、仪器、仪表、多媒体网络、机电一体化产品等诸多领域。可用于RS-485接口的芯片种类也越来越多。如何在种类繁多的接口芯片中找到最合适的芯片，是摆在每一个使用者面前的一个问题。RS-485接口在不同的使用场合，对芯片的要求和使用方法也有所不同。使用者在芯片的选型和电路的设计上应考虑哪些因素，下面将给出这方面的一些经验总结。

　　节点数

　　所谓节点数，即每个RS-485接口芯片的驱动器能驱动多少个标准RS-485负载。根据规定，标准RS-485接口的输入阻抗为≥12kΩ，相应的标准驱动节点数为32。为适应更多节点的通信场合，有些芯片的输入阻抗设计成1/2负载（≥24kΩ）、1/4负载（≥48kΩ）甚至1/8负载（≥96kΩ），相应的节点数可增加到64、128和256。下图为一些常见芯片的节点数。

　　半双工和全双工

　　RS-485接口可连接成半双工和全双工两种通信方式。半双工通信的芯片有SN75176、SN75276、SN75LBC184、MAX485、MAX1487、MAX3082、MAX1483等；全双工通信的芯片有SN75179、SN75180、MAX488~MAX491、MAX1482等。
