RS-485芯片的三个应用电路

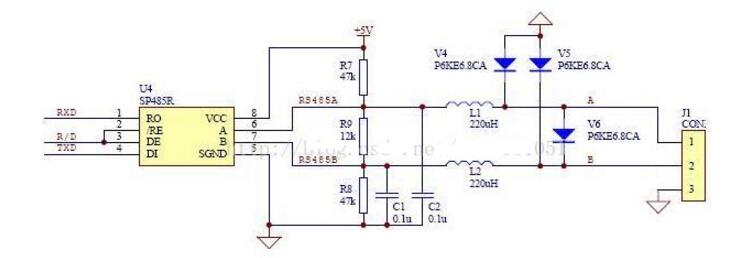

　　1、基本的RS485电路

　　上图是最基本的RS485电路，R/D为低电平时，发送禁止，接收有效，R/D为高电平时，则发送有效，接收截止。上拉电阻R7和下拉电阻R8，用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，提高RS485节点与网络的可靠性，R7，R8，R9这三个电阻，需要根据实际应用改变大小，特别是使用120欧或更小的终端电阻时，R9就不需要了，此时R7，R8使用680欧电阻。正常情况下，一般R7=R8=4.7K，R9不要。

　　图中钳位于6.8V的管V4，V5，V6，都是为了保护RS485总线的，避免受外界干扰，也可以选择集成的总线保护原件。另外图中的L1，L2，C1，C2为可选安装原件，用于提高电路的EMI性能。

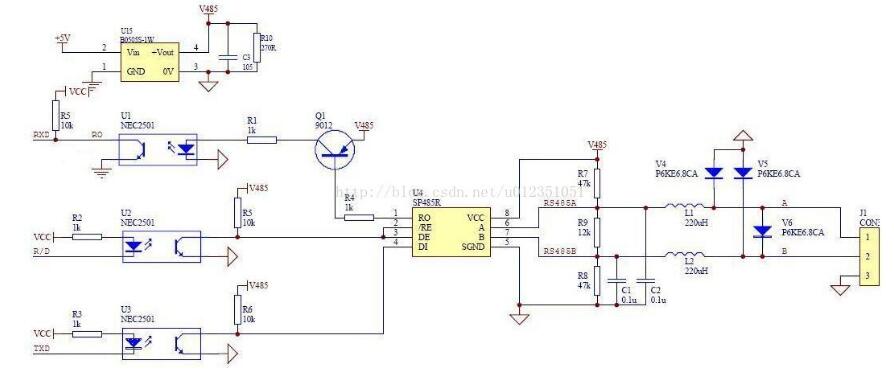

　　2、带隔离的RS485电路

　　根本原理与基本电路的原理相似。使用DC-DC器件可以产生1组与微处理器电路完全隔离的电源输出，用于向RS485收发器提供+5V电源。电路中的光耦器件速率会影响RS485电路的通信速率。上图中选用了NEC的光耦PS2501，受其影响，该电路的通讯速率控制在19200bps下。

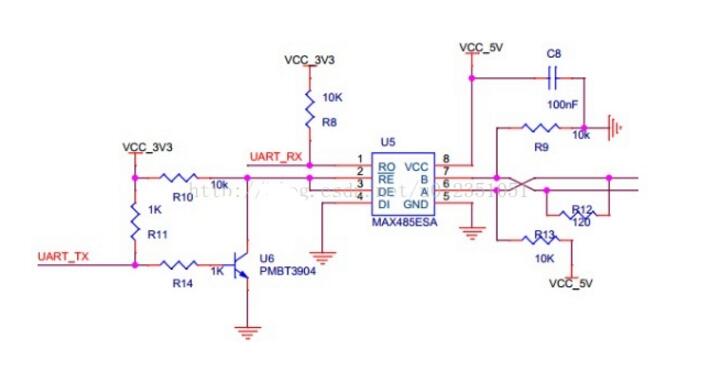

　　3、自动切换电路

　　上图中，TX，RX引脚均需要上拉电阻，这一点特别重要。

　　接收：默认没有数据时，TX为高电平，三极管导通，RE为低电平使能，RO收数据有效，MAX485为接收态。

　　发送：发送数据时，TX会先有一个下拉的电平（起始位-由高向低），表示开始发送数据，此时三极管截止，DE为高电平发送使能。当发送数据“0”时，由于DI接口相当于接地，此时数据“0”就会传输到AB扣，A-B《0，则传输“0”，完成低电平传输，当发送“1”时，此时三极管导通，按理说RO会使能，此时由于还处于发送数据中，这种状态下MAX485处于高阻太，此时的状态通过A上来，B下拉电阻决定，此时A-B》0传输“1”，完成高电平的传输。

　　RS-485应用经验

　　1、收发时序不匹配：

　　485是半双工的通信，收发转换是需要一定的时间的，所以一般在收发转换之间，和每发送完一帧数据之后，都要有相应的延时，如果出现收发不正常、或第一帧数据之后就出现误码现象，则可以适当的增加一下延时时间，以观问题是否解决。 (责任编辑：admin)
