lm2594芯片使用说明(lm2594中文资料

LM2594提供所有活动功能的单片集成电路降压(巴克)开关式稳压器,能够驾驶0.5负载线和负载调节的。这些器件可在3.3V、5V、12V的固定输出电压和可调输出版本中使用,并且封装在一个8导通DIP和一个8导通表面安装包中。这些调节器需要最少数量的外部元件,使用简单,具有内部频率补偿、固定频率振荡器和改进的线路和负载调节规范。LM2594以150kHz的开关频率运行,因此比低频率开关调节器所需的更小的滤波器组件。由于它的高效率,印刷电路板上的铜-per痕迹通常是唯一需要的散热。一个标准系列的电感(包括通孔和表面安装类型)可从几个不同的手动-facturers优化使用与LM2594。该特性大大简化了开关电源的设计。其他的特性还包括保证±4%的公差在所有条件下输出电压输入电压和输出负载条件下,振荡频率和±15%。包括Ex-ternal关闭,通常是85µa待机电流。自保护特性包括输出开关的两级减少电流限制和故障条件下完全保护的过温关机。

最大供电电压:

LM259445 V

LM2594HV 60V

开/关引脚输入电压0.3±V±25V

反馈引脚电压0.3±V±25V

输出电压对地

(稳态)-1V

内部功耗限制

储存温度范围为65℃~150℃

静电放电敏感性

人体模型(注释2)2千伏

铅温度

M8封装

气相(60秒)+ 215℃

红外(15秒)+ 220℃

N封装(焊接,10秒)+ 260℃

最大结温+150℃

操作条件

温度范围为40℃C=TJ+125℃

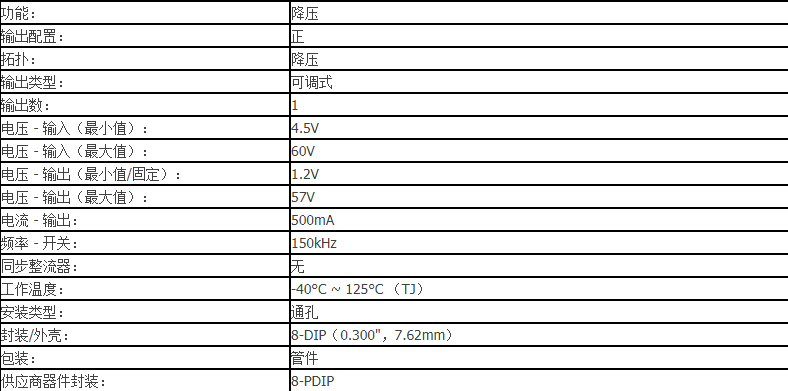

lm2594芯片使用说明(lm2594中文资料)

注意事项:

注1:绝对最大额定值表明超过该设备损坏可能发生的限制。操作额定值指示设备预期的条件。要具有功能性,但不能保证特定的性能限制。

注2:人体模型是一个100 PF电容器通过一个1.5 K电阻放电到每个引脚。 (责任编辑:admin)
