CD5888CB是一块5通道BTL驱动集成电路，用于CDCD-ROM及DVD播放器中作马达和传动机构的功率驱动电路内置了3个独立的精密电压调节器可调范围从1.5V到4V支持多种应用方式。
其特点如下 ：
两个BTL驱动器用于驱动循迹和聚焦传动机构两个BTL驱动器用于驱动进给和主轴马达一个双向驱动器用于驱动加载马达
动态范围宽9V典型值VCC1=VCC2=12VRL=20
独立的电源VCC1和VCC2可通过为循迹聚焦和主轴提供低电压来提高电源效率
内置电平转换电路
内置热切断电路
内置静噪电路
进给马达驱动器及两个传动机构驱动器输入端有一个通用运放可根据所加信号提供不同的输入输出由桥式功放组成
主轴马达驱动器单向线性输入输出由桥式功放组成
加载马达驱动器直流马达驱动器可支持碟片的进出仓
内置3个电压调节器可调范围1.5V~4V
封装形式HSOP28

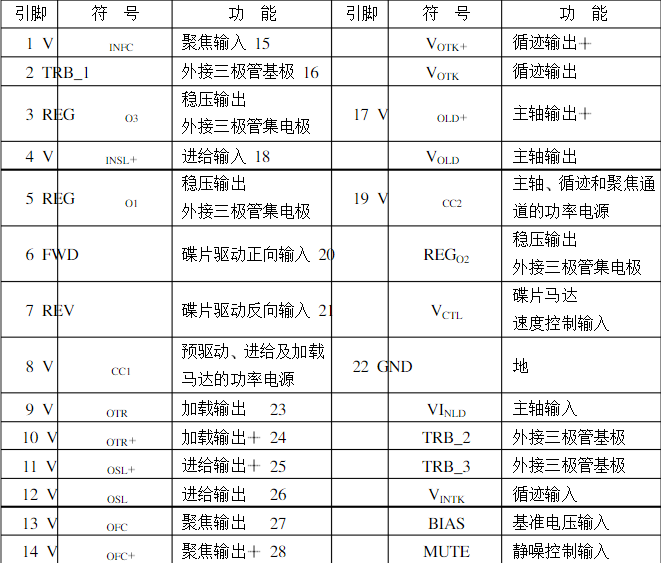

引脚说明

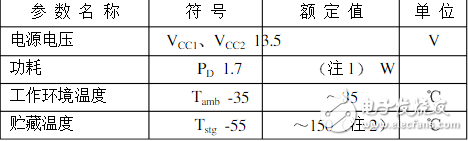

极限参数

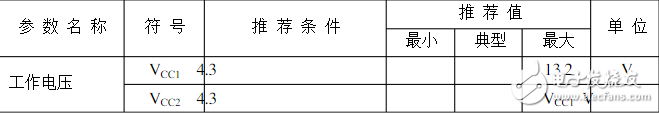

推荐工作条件
|
