达林顿管亦称复合管,这种管子是将两个或多个三极管复合在一起来获得很高的β。提问者说达林顿管不符合导通条件,竟然导通了,一般有以下两种可能。
1、达林顿管的基极输入电阻偏高

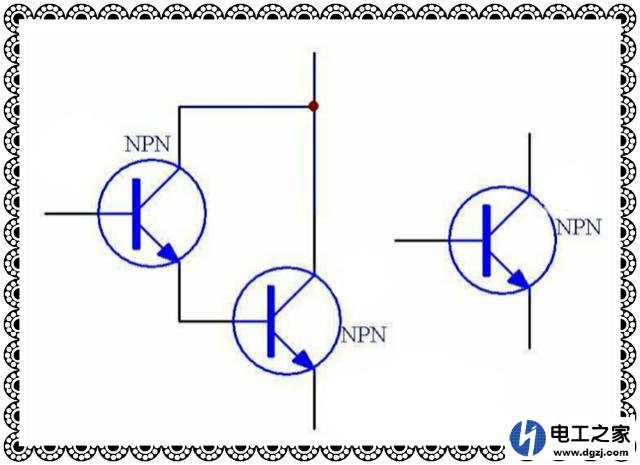

两个NPN型三极管组成的NPN型达林顿管。
上图所示是两个NPN型三极管复合在一起组成的NPN型达林顿管,这种复合后的管子的β是两个NPN型三极管的β之乘积。假设两个三极管的β皆为200,那么接成达林顿管,它的β将达40000。组成达林顿管后,不仅β显著增加,而且输入阻抗也显著增大。此时若达林顿管的基极输入端是悬空或通过较长的导线与前级驱动电路连接,便很容易受到干扰而使管子处于导通状态。

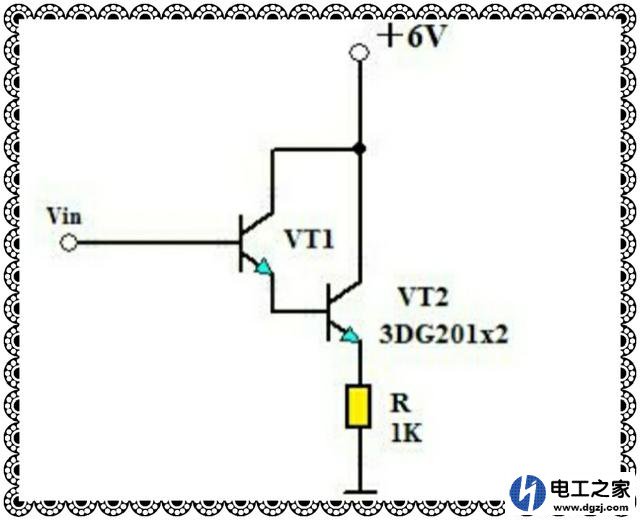

两个3DG201组成的达林顿管。
若两个管子接成达林顿管,按上图所示在VT2的发射极接一个1KΩ电阻,此时若VT1的基极悬空并接一根一拃长的导线,那么测量R两端的电压,绝不会是0V。若是因为达林顿管的基极输入电阻偏大,导致管子处于导通,此时可以在达林顿管的发射结上并联一个阻值合适的电阻,以降低其输入电阻,提高管子的抗干扰能力。
2、达林顿管的穿透电流Iceo较大或管子击穿损坏

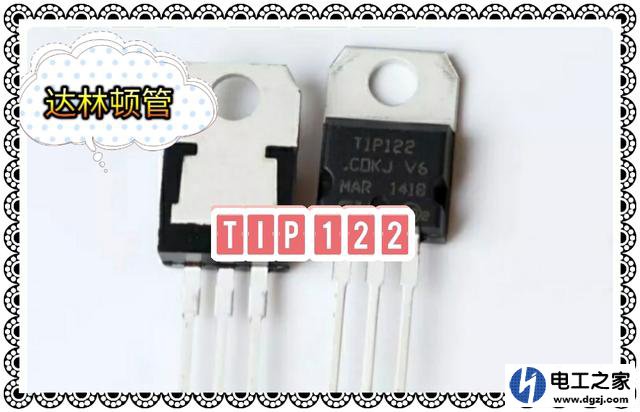

TO-220封装的达林顿管TIP122。
两个管子组合在一起,虽然β高了,但其穿透电流Iceo也增大了。对于这种穿透电流Iceo大的达林顿管,即使其基极处于低阻态,管子也仍然呈微导通状态。另外,对于击穿损坏的达林顿管,其c-e两极之间的电阻很小,即使基极无信号输入,用万用表测量,其c-e两极之间也是导通的。
