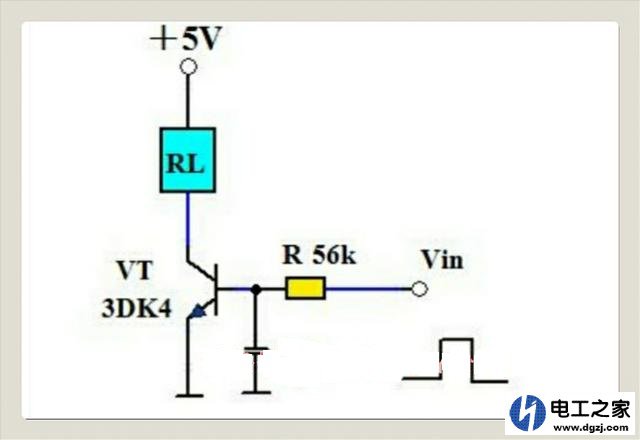

三极管工作于高速开关状态时，其输入端输入控制脉冲后，输出端状态的改变会滞后一段时间，之所以出现这种情况是由于三极管极间电容的充放电所致。下面我们来介绍一下如何减小三极管高速开关应用时的开关延迟问题。  三极管开关电路。 上图是一个简单的三极管开关电路，只要Vin端为高电平，三极管VT即可导通；Vin端为低电平（幅度＜0.4V），VT即可截止。在低速开关应用（每秒开关几千次）时，三极管极间电容对开关的延迟可以忽略不计，但若是每秒开关几十万次，此时三极管极间电容的影响就不能忽略了。 我们知道，三极管发射结、集电结及c-e两极之间皆存在着pF级的极间电容，在高速开关应用时，三极管的这些极间电容的充放电会影响管子的开关速度，譬如上图中，三极管发射结的电容Cbe与发射结为并联关系，若Vin端输入的是高速开关信号，此时Vin端的信号想加到VT的发射结，必须先对Cbe充电，这样便导致VT发射结电压不能跟着Vin信号马上变化，从而导致三极管出现开关延迟。 (责任编辑：admin) |
