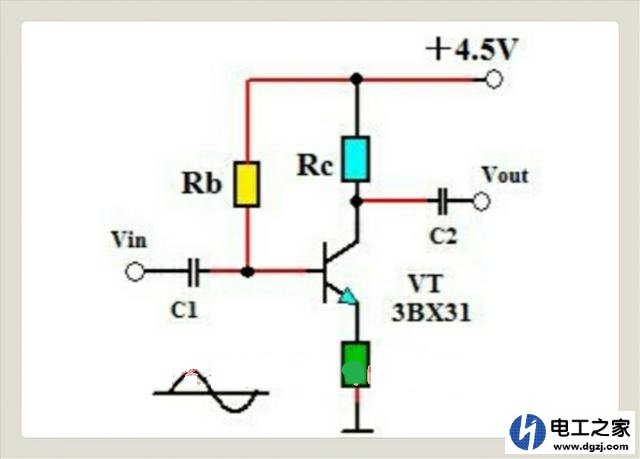

晶体管分为晶体二极管和三极管两种，它们在电子电路中的用途很广。二极管在电路中的基本作用就是整流──用来将交流电变为直流电，此外还可以用于稳压、钳位和限幅等。三极管在电路中的基本作用是作为放大器和电子开关。下面我们介绍一下晶体三极管在电子电路中的基本应用。  三极管构成的单管放大器。 上图是一个NPN型锗三极管3BX31构成的单管放大器，这是晶体三极管的基本应用之一，此时三极管工作于线性放大区，可以将其基极输入端输入的幅度较小的交流信号放大到一定的幅度，并从其集电极输出。图中，电阻Rb为基极偏置电阻，作用是给三极管VT的发射结（即三极管be两极之间的PN结）提供一个合适的偏置电压，Rc为VT的集电极负载电阻，Re为负反馈电阻，用以稳定放大器的直流静态工作点，同时亦可以改善放大器的交流性能。电容C1和C2分别为输入和输出耦合电容。 2、三极管在电路中作为电子开关 (责任编辑：admin) |
