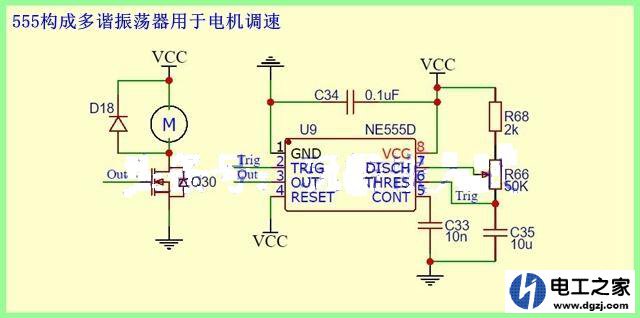

755是微型直流大扭矩电机，工作电压范围为DC(12-24)V，空载电流大约200mA,经常用作手电钻、榨汁机等。 直流电机的优势就是给电就转，通过调节加在电机两端的电压可以调节电机的转速，而通用的做法是用PWM来控制电机转速。产生PWM方法有很多，如单片机产生PWM，这种方式需要编程。今天介绍一下用555产生占空比可调的PWM电路，核心芯片为555芯片。其基本的电路如下图所示。  上图中，用555搭建一个多谐振荡器，通过可调电阻器来改变输出PWM的占空比，PWM用于控制NMOS管的通断，从而实现电机转速的可调。上图中R68、R66、C35用于控制PWM的脉冲宽度，555的输出管脚第三脚接NMOS管用于控制电机回路。二极管D18为续流二极管反向并联在电机两端。R2为可调变阻器，通过改变R2的电阻值即可实现占空比的调节，从而实现电机转速的调节。 (责任编辑：admin) |
