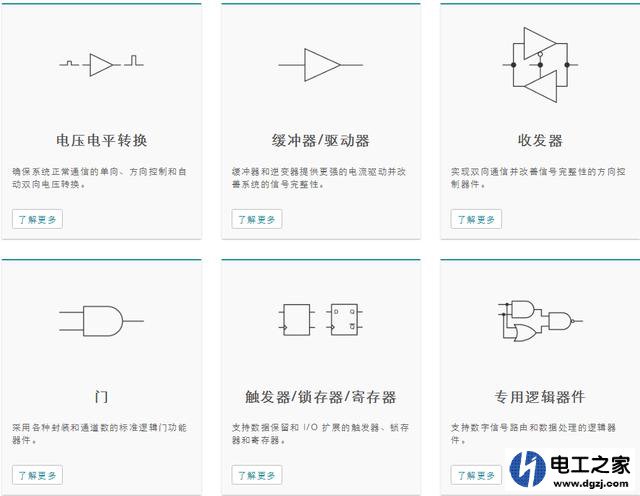

逻辑系列芯片功能和作用

选型准备

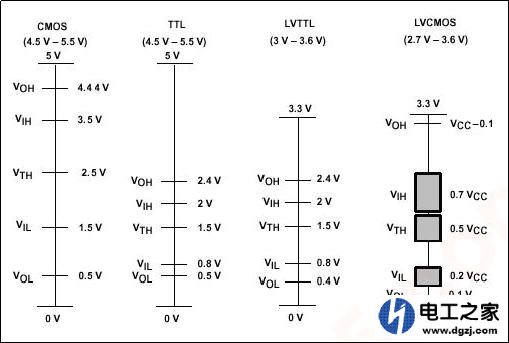

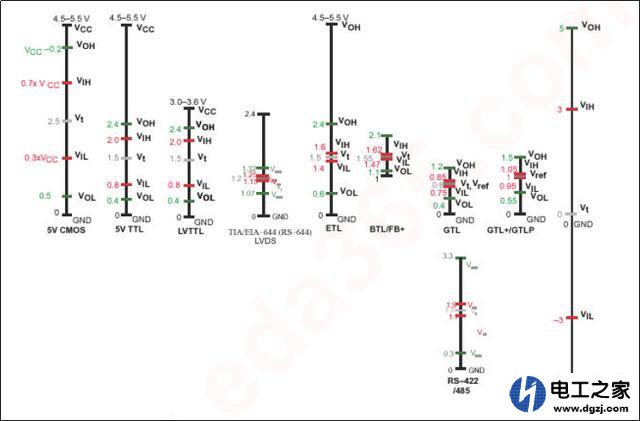

信号类型：


信号方向：

单向，双向
信号速率：
驱动电流：
边沿时间：
正式选型
对于此类器件选型，我们可以借用相应供应商网站筛选进行选型。当然前提是我们自己的设计和用途完全掌握。

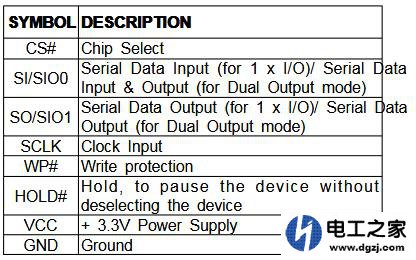

此处以一个简单的Nor flash与图形处理器、系统主控通讯，增加的收发器为例进行一个简单选型示例。

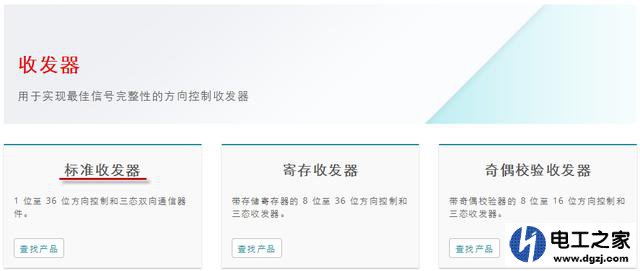

进入收发器相应页面

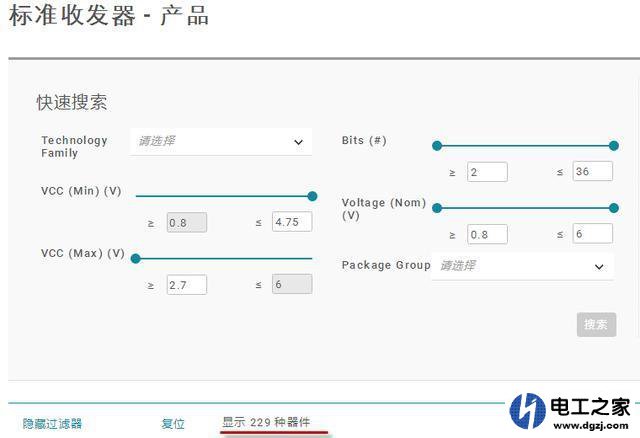

快速搜索
未做筛选有229种，是否有点头大。可以借助快速搜索进行一定过滤，不过条件有限。

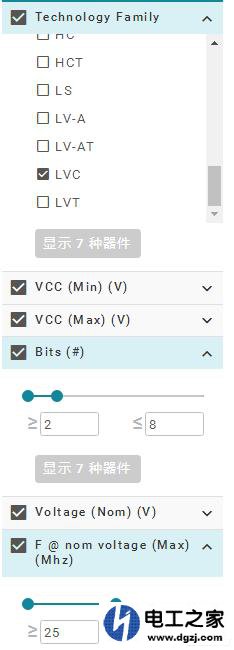

过滤器过滤条件设置

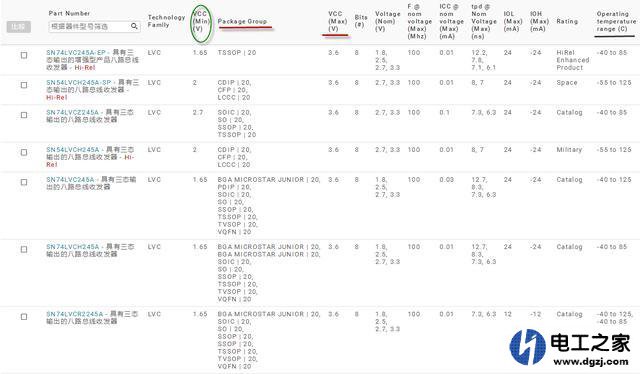

过滤后结果

最终型号

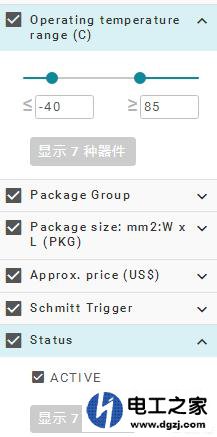

封装类型、温度范围、市场供货
选型总结
此部分应用比较简单，收发器输入输出都是3.3V，所以在筛选过滤条件中电平部分并没有使用，同时驱动电流、边沿速率这部分并没有参与筛选。
对于部分选型，使用以上条件后还有众多器件需要再次筛选，我们可以逐步再细化条件。原创今日头条：卧龙会IT技术
选型完成后，我们需要再次结合规格书及设计需求进行核对。
同时逻辑器件在设计使用上也会碰到一些想象不到的问题，本次主要介绍如何快速选用出设计需要的逻辑器件。对于使用中一些问题，可以问答交流探讨。
例如翻转电流没有考虑，在输入电平发生变化，但是输出并没有达到设计预期电平翻转。
