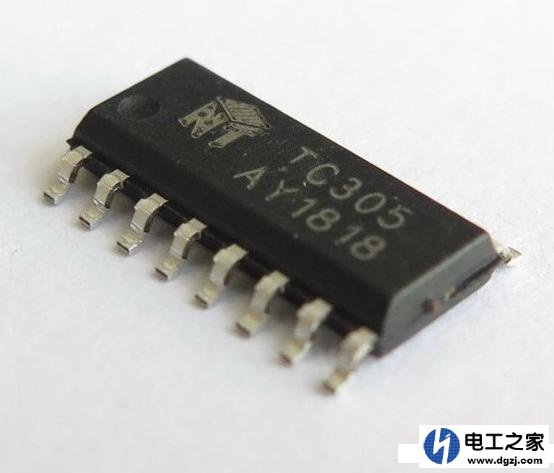

触摸芯片TC305在消费类电子产品中 、家用电器控制面板中 、密封控制面板中这些地方是经常用到的一款芯片。TC305是一款电容传感装置五通道的触摸按键芯片，可以用I2C输出也可以一对一输出，总共有5个输出通道，因此这个芯片可以作为一个 5 按键的控制器。由于这款芯片的抗干扰能力非常强并且在芯片不工作时具有睡眠模式具有较低的功耗。它的外观是SOP-16封装的如下图所示那样，也就是说一共有16个引脚。  触摸芯片TC305功能介绍 要想用TC305 控制继电器通断，我们首先要对这个芯片引脚的各个功能有所了解，其引脚俯视图如下图所示的那样。它的输入通道是第四脚到第八脚，也叫感应通道，一般在每个管脚上要接一个3K欧姆的电阻，在下图标的符号是CX1、CX2、CX3、CX4；输出引脚是第九脚到第十三脚，在下图标的符号是O4、O3、O2、O1，在每个输出输出通道上要接一个上拉电阻，其电阻的阻值大约在10K欧姆左右。 (责任编辑：admin) |
