三菱FX2n-2DA数模D/A转换模块简单介绍
下面在进行解读梯形图示例之前，我们先简单介绍一下FX2N系列PLC这个外设。FX2n-2DA模拟量输出模块主要用于把12位的数字值转换成2点的模拟量电压输出和电流输出。通过转换成输出的模拟量可以通过接线方式来选择输出的是电压量还是电流量。它具有3种输出量程分别是电流型4mA~20mA、电压型有DC 0V~5V和DC 0V~10V两种，转换的时间都是每个通道可达4毫秒内完成转换。

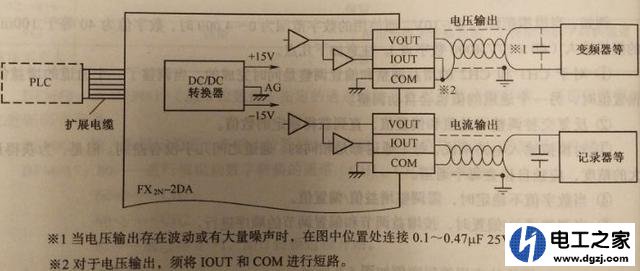

接线方法比较简单，模拟量输出端可以通过双绞线屏蔽电缆和变频器或者记录仪等负载连接。如果要用电压型输出时负载的一端接在“VOUT”端，另一端接在短接后的“IOUT”和“COM”端。
编程实例解读

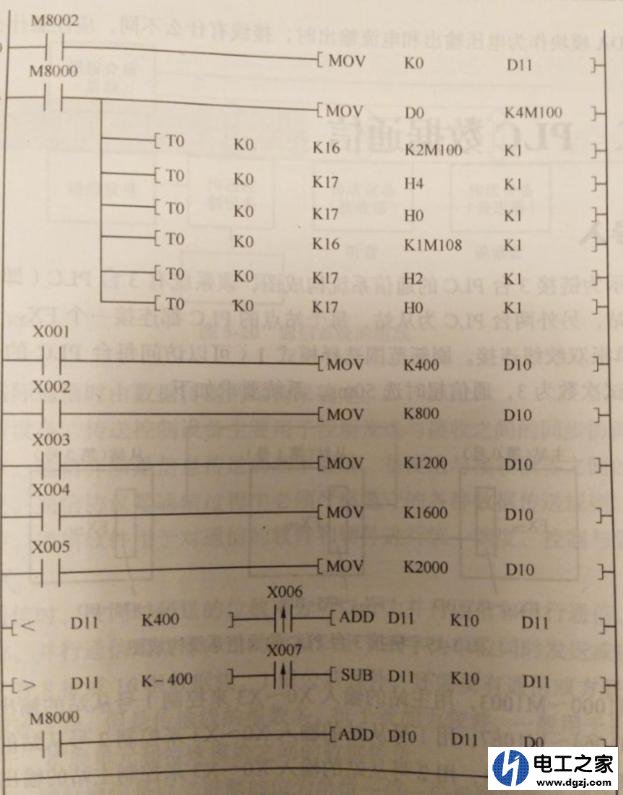

数字到模拟的转换特性可以通过调节器进行调节，这个模块一般占用8个I/O口，可以用FROM/TO指令与PLC进行数据传输。我们用X1~X5作为按键分别输出1V、2V、3V、4V、5V的模拟电压。其应用程序如下图所示：

程序写完后，我们把线路接好通电后，分别按下X1~X5，输出电压分别为1V~5V；我们可以增加两个补偿加和减的按钮，每按一次D0的值会加10或者减10，这样会使输出模拟量发生微量变化。
程序中数字数据D0扩展到M100~M115共16个，下面用[TO K0 K16 K2M100 K1]五条指令分别写低8位数据、保持低8位数据、写高8位数据。最后一句[TO K0 K17 H0 K1]
是执行通道一的D/A转换。然后用传送指令MOV分别把要转换的值放入到寄存器D10中进行转换。当然随着PLC的升级，现在使用的大部分是其升级产品FX3U 、FX5U、FX3G其模块类型更丰富了，但是这种接线方式和梯形图的编写方法还是大同小异的。
