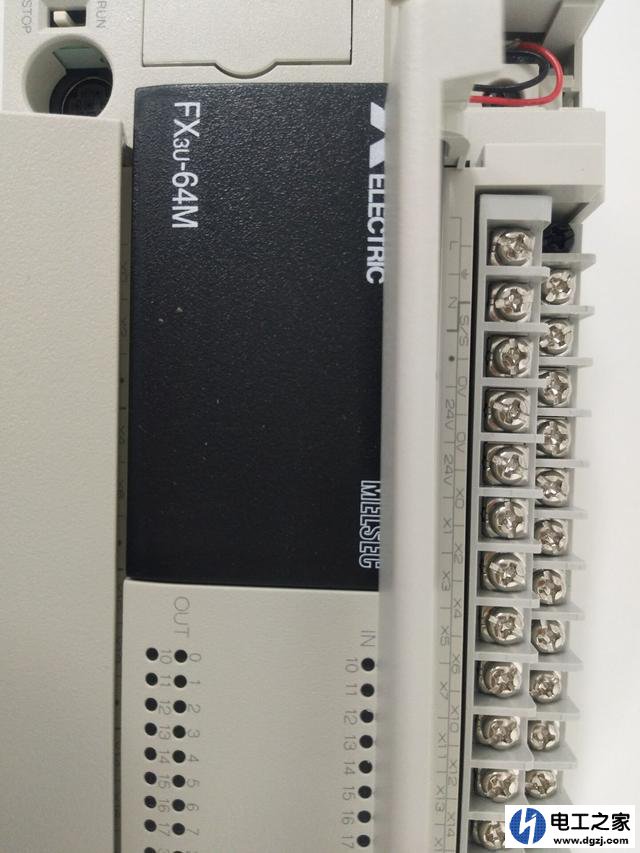

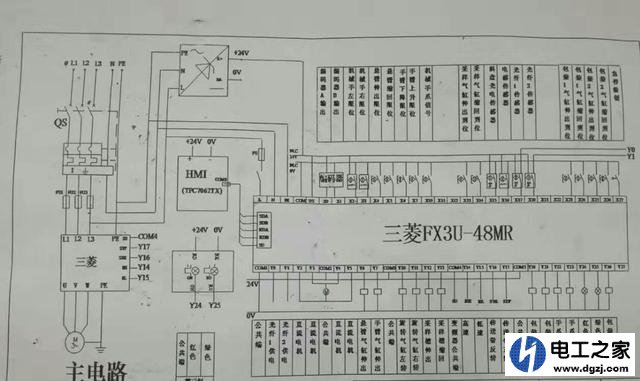

三菱可编程控制器FX系列中的一款FX3U型号的PLC，在输入信号形式上也就是按照输入传感器的形式上有两种形式：一种是漏型输入另一种是源型输入。题目给的图中所用的是漏型输入连接方式，在这种方式下配线中的S/S端子要与直流电源24V的正极相连，如题主所给的原理图所示。

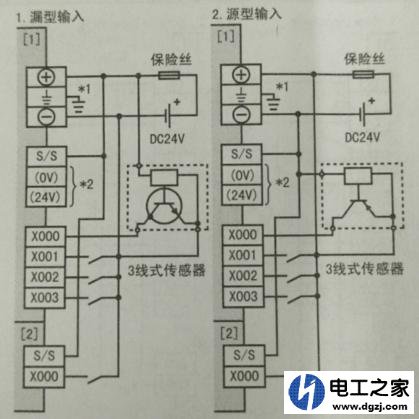

还有一种是源型输入方式，那么这时候PLC的S/S端子就要与直流电源24V的负极相连接了，如下图是漏型输入方式和源型输入方式的连接图。从图中我们可以看到在接三线传感器的时候要用到NPN型的传感器，这时候要用到PLC的漏型输入方式，此时S/S端子要与24伏电源正极相连接，它的输入端子X是高电平有效而NPN型传感器是输出的信号是低电平，所以信号就从PLC的输出端流向传感器内部然后从负极端子流出，从而形成回路达到了感应探测的目的，如下图的漏型输入接线方法。

同样当我们用PNP型的三线传感器的时候，就要用到源型PLC输入方式了，这时S/S端子就要与24V电源负极相连接了，这时PLC输入端子是低电平有效。PNP传感器输出的是高电平，这时信号从正极流进传感器，然后从传感器流出进入PLC输入端子，进而PLC会接收到传感器的信号。

由此可见fx3u输入配线中的s/s是否与开关电源的正极相接要根据我们所用的PLC的输入外设所决定的，当我们选择的PLC输入端的外设为NPN型时（漏型输入方式）那么就要把S/S端子与24V电源正极连接；当我们选择的PLC输入端的外设为PNP型时（源型输入方式）那么就要把S/S端子与24V电源负极连接。
