三菱PLC步进电机2段变速梯形图

时间:2019-06-27 17:02来源:未知 作者:admin 点击:
思路要清晰,把有变更的数据存放到一个地址里面,改变这个地址的值就可以了,我举例写个简化程序讲解一下。 如下图,M100是低速驱动,假设速度是1000 存入D2000里面,圈数是5存入

思路要清晰,把有变更的数据存放到一个地址里面,改变这个地址的值就可以了,我举例写个简化程序讲解一下。
如下图,M100是低速驱动,假设速度是1000 存入D2000里面,圈数是5存入D100
M101是高速驱动,速度5000圈存入D2000,圈数10存入D100里面
三菱PLC步进电机2段变速梯形图

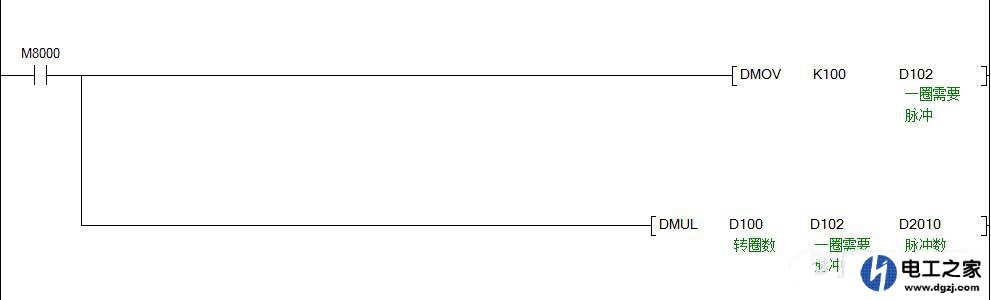

假设一圈是100个脉冲存入D102 ,那么D100乘以D102就是你转N圈需要的脉冲数

三菱PLC步进电机2段变速梯形图

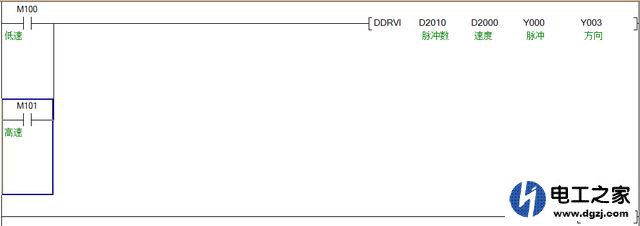

下面就是驱动指令了,直接调用已经计算好的数据脉冲数D2010 ,速度D2000
三菱PLC步进电机2段变速梯形图 (责任编辑:admin)
