变频器的直流电压检测电路不外乎以下两种电路形式。一是输入自直流回路的530V直流电压采用电阻分压、线性光电耦合器隔离和运放电路处理后，输出到CPU；二是由开关电源电路的次级绕组电压整流而出，该路整流二极管在开关管饱合导通期间，承受正向偏压而导通，整流电压输出正比于开关变压器初级绕绕组输入的直流回路的供电。电压采样电路所得的直流电压检测信号，一是提供直流电路过、欠压的报警依据；二是此模拟电压信号输入CPU，也参与对三相输出电压的控制；三是电压检测信号，也同时作为直流电路制动开关管的控制信号。在直流电路电压达一定幅值时，启动制动单元（开关管），将制动电阻接入直流电路，对电压增量部分进行快速耗散。本机的直流电压检测信号，也取自开关电源变压器的次级绕组的整流电压，经排线端子CNN1/CON2（CNN1为电源/驱动板上排线端子序号；CON2为CPU主板上排线端子序号，但排线引脚一致）的25脚引入到CPU主板上来。

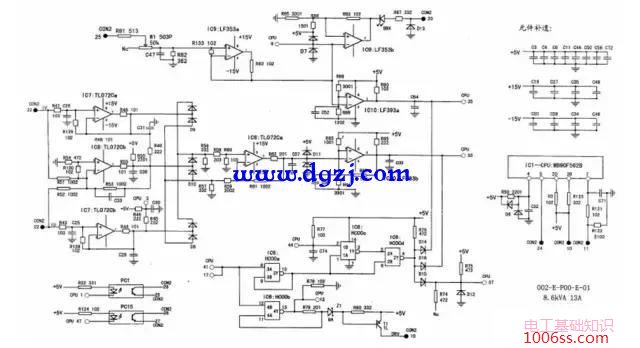

前级电压检测电路来的信号，经R81引入到W1半可变电阻的中心臂，经W1调整、R82分压后，输入到IC9（LF353高输入阻抗双运放电路）的3脚，由1脚输出后，一路经D7嵌位直接送入CPU引脚；一路输入到IC9的6脚，IC9的5脚为R85、R86对+5V的分压值，此电压作为基准电压。当直流电路电压升高到一定幅度时（如660V）， IC9的6脚电压高于5脚基准电压，IC9的工作状态反转，7脚输出低电平，BRK制动电路工作指示灯点亮；一路送入IC10运算放大器的反相输入端2脚，该放大器（电压比较器）的同相输入端3脚，也有+5V经R88、R89分压形成的电压，2脚与3脚电压相比较，2脚电压高于3脚分压值时，从1脚输出一个低电平信号给CPU的35脚，使变频器报出过电压故障信号。
本机的三相输出电流检测电路是很有意思的。由两只电流互感器输出的IU、IV信号，加到IC7-TL072（运算放大器）的三组电压跟随器的同相输入端上，经放大后输入由D8、D9、D10组成的桥式整流电路上。电压跟随器的使用大大提升了电路的输入阻抗，基本上不取用自电流互感器来的信号电流，提高了电流检测的精度。三组电压跟随器将IU、IV二相电流信号还原为三相输出电流信号。D8、D9、D10的整流电压加到后级IC8的5脚，该级放大器为差分放大器，IC8的7脚输出电流检测信号又输入到IC10后级反相放大器的同相输入端6脚，由7脚输出随变频器输出电流大小变化的信号电压，送入CPU的33脚。
可以看出，电压检测电路和电流检测电路信号的输出，也是受IC6-HC00四二输入与非门电路控制的。当IC6的4脚输出高电平时，D14、D16有可能正偏导通，抬高了IC10的1、7脚输出电压；当IC6的4脚输出低电平时，D14、D16反偏截止，IC10的1、7脚输出电压不受IC6的控制。至于IC10受控或不受控于IC6，在什么时间，什么条件下受控于IC6，是由CPU的17、41、37脚输出电压信号决定的。到底这是个怎样的控制过程，须手头有一台康沃变频器，实际通电验证才能得知的。因修理康沃变频器的需要，紧迫和仓促之间测绘了整机电路图，机器一经修复，即被用户取走了，当时情境下，也无法从容上电验证机器是如何对两路检测信号进行控制的。
但我想啊­——通过一些变频器的现场运行，也似乎理清了一些头绪——变频器在起动期间或是起动的一个时间段内，一是因输出电压与频率都较低，二是负载情况不一样，变频器是暂缓电流检测保护电路起控的，或者说将保护阀值升高一点，在起动后或者在起动的后半段，再投入保护信号。起动期间对IGBT模块的过流保护，一般由驱动电路的模块故障检测电路来执行。
我推断，IC6的电路，也是起到了这样一个控制作用啊。 (责任编辑：admin)
