变频器主回路端子接线说明

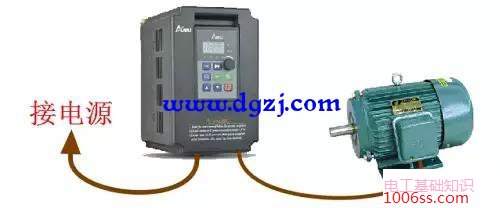

上图是安普AMP1100变频器。我们只需要将电动机连接到变频器的输出电子上，然后变频器接上与其额定电压相符的电源。按面板上的FWD（正转）键或REV（反转）键，电动机就会慢慢启动，旋转面板上的电位器（就是那个黑色的旋钮），就会改变电动机的转速。旋转电位器的时候你会看到变频器上显示的频率会变化。
如果是新的变频器，通过上边的操作，变频器基本上都会正常运行。也有部分新变频器和正在使用的或二手的变频器，直接接上电动机后，按FWD键、REV键，变频器不会启动。这有可能是变频器的参数没有设置好，不过这个没有关系，我们以后会讲如何设置这些参数。
变频器的应用是不是很简单？什么，你不知道变频器哪个是电源端子，哪个是负载输出端子。没关系，现在我们介绍一下变频器主回路的端子。
变频器的外部端子可以分为两大类。一类是主回路端子，另一类是控制端子。

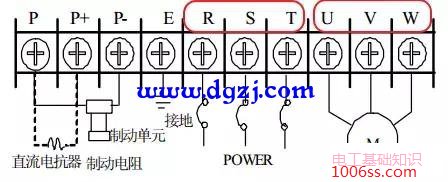

上图是安普AMP1100变频器的主回路端子，其它变频器主回路的端子基本上都和这个差不多。
首先，你要记住两组最重要的端子，一组是电源端子，一般都标有R、S、T或者L1、L2、L3。你见到标有这几个字母字样的端子，就知道是电源端子。另外一组标有U、V、W的端子，是负载端子，把它和电动机连接起来是错不了了。
这两组端子记住了，再来认识接地端子E。这个就不用解释了吧。
另外三个端子P、P+、P- 这三个端子对于初学者来说，可能比较头疼一些。从图中可以看出，这三个端子用来接直流电抗器和制动电阻。在大多数应用场合来说，直流电抗器和制动电阻是不需要接的，这里暂时不作深入介绍，只要了解一下就行。不过有一条大家一定要记住，在不接直流电抗器的时候，P和P+两个端子是用连片连起来的。一般出厂的时候这个连片已经接好，如果不接直流电抗器，一定不要拆除此连片。
变频器的主回路端子就这么多，虽然不同厂家的端子可能稍有不同，相信大家知道这几个端子的用处之后，拿到其他厂家的变频器说明书，也能够看懂主回路端子接线。现在，就请你看看其他厂家变频器的说明书，找找它们的主回路端子吧。
