用plc和触摸屏控制变频器频率的实现方式

时间:2019-04-01 16:51来源:未知 作者:admin 点击:
首先我们看下变频器的频率控制分为本地控制和外部控制,本地控制很简单就是在变频器的键盘或者面板上通过电位器来调节,有的还可以通过键盘数字设定。外部控制的方法一般用于

首先我们看下变频器的频率控制分为本地控制和外部控制,本地控制很简单就是在变频器的键盘或者面板上通过电位器来调节,有的还可以通过键盘数字设定。外部控制的方法一般用于PLC、触摸屏等外部控制器进行调频,主要有模拟量控制、高速脉冲控制、多段速控制、PID调节、通信控制等,下面我们介绍常见的控制方式。

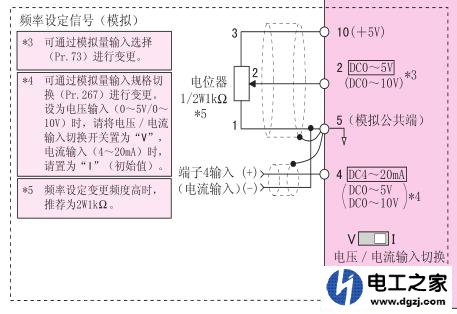

1、模拟量控制变频器的频率是常见的控制方法,最简单的方法是接电位器实现,一般在变频器都会有10v直流电源,通过外接一个电位器可输出0~10v的电压信号去控制频率的大小,比如设置频率范围是0~50Hz,10v的电压信号按照比例关系如5v就是25Hz,6v就是30Hz,这种方法不需要PLC、触摸屏都是可以完成的,只不过这样只能手动的去调节,很不方便,为了智能化对变频器的频率进行控制,我们可以通过PLC的DA模块输出电压或者电流信号同样也能控制频率的大小,两种常见的模拟量信号时0~10v的电压信号和4(0)~20ma的电流信号,也是按照频率的比例关系来调节、这样我们在PLC中就能根据要求智能化调频,比如根据的温度的大小调节电机转速、根据工件的尺寸决定电机的转速等等。
用plc和触摸屏控制变频器频率的实现方式

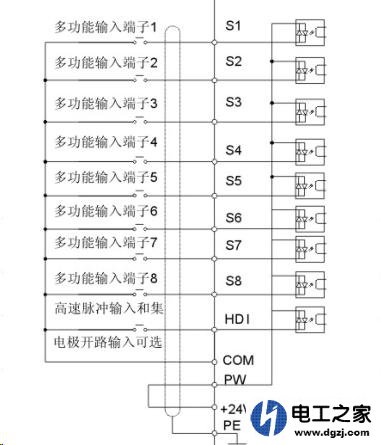

2、多段速的调节,多段速是指有多种频率的输出,它呢是通过端子来控制频率的大小,常见的高速、中速、低速,每个端子我们可以在变频器的功能组的参数去定义其频率的大小,如高速输出50Hz、中速输出30Hz、低速10Hz等。而且这种控制方法简单,我们只要用PLC的输出端子去控制变频器即可,缺点就是控制电机不是无极调速,只能按照提前设置的频率去运行。
3、高速脉冲输出,这种调速方式在有的变频器中不常见,它是采用高速脉冲的频率来控制频率,必须通过高速脉冲输入端子来驱动,它也是按照脉冲频率与变频器的频率比例控制,如脉冲频率范围是0~5kHz,那么1kHz对应的变频器频率就是10Hz,可以使用PLC的高速输出端口输出高速脉冲进行控制。
用plc和触摸屏控制变频器频率的实现方式
4、通信方式控制,常见有采用Modbus协议进行的通信,接口类型是RS485控制距离较长,可以使用PLC与变频器通信,也可以使用触摸屏直接与变频器进行通信控制,现在的变频器基本都支持Modbus协议,PLC根据需要添加通信模块,有的PLC基本单元就有RS485接口,触摸屏查看手册找出其通信的针脚定义与变频器的485接口进行连接。按照接线方式有全双控和半双工,数据模式有Modbus ASCII和Mosbus RTU两种方式进行数据通信,根据PLC、触摸屏、变频器型号来确定。
